O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

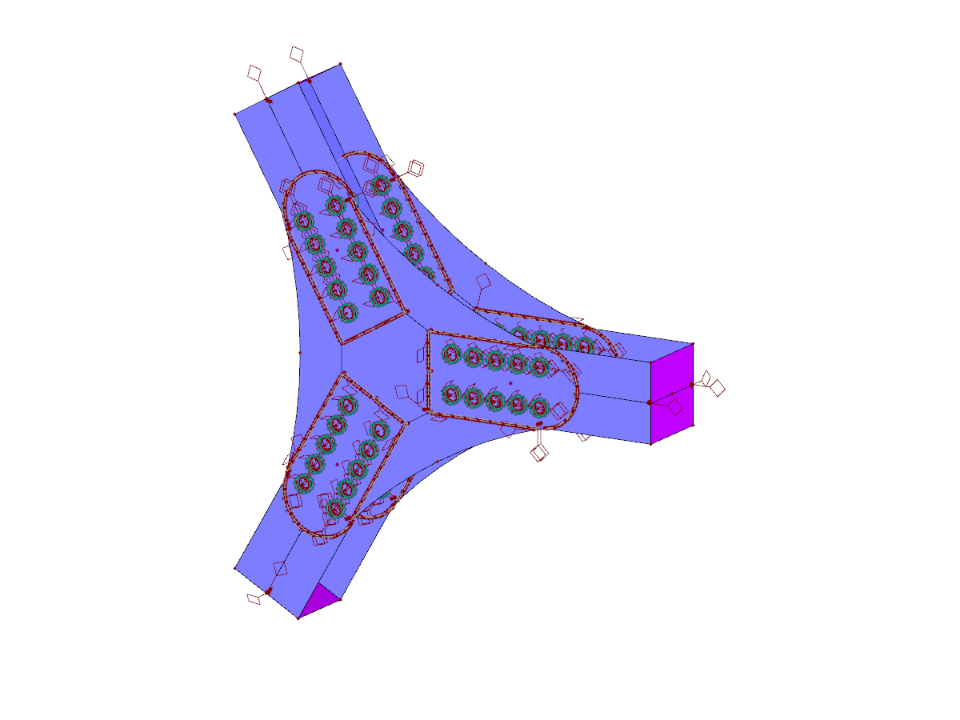

Ligação de três secções
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 581 |
| Número de linhas | 394 |
| Número de barras | 60 |
| Número de superfícies | 242 |
| Número de sólidos | 6 |
| Peso total | 0,182 t |
| Dimensões | 1,137 x 0,312 x 1,312 m |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
