Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

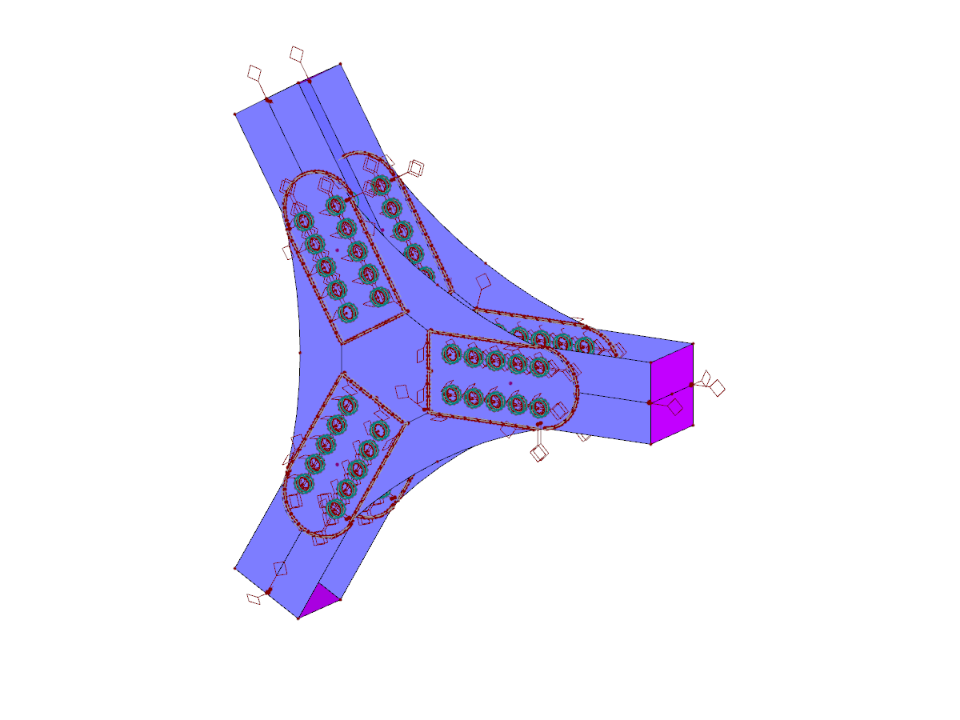

Verbindung von drei Querschnitten
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 581 |
| Anzahl Linien | 394 |
| Anzahl Stäbe | 60 |
| Anzahl Flächen | 242 |
| Anzahl Volumenkörper | 6 |
| Gesamtgewicht | 0,182 t |
| Abmessungen | 1,137 x 0,312 x 1,312 m |
| Programmversion | 5.24.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
