Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

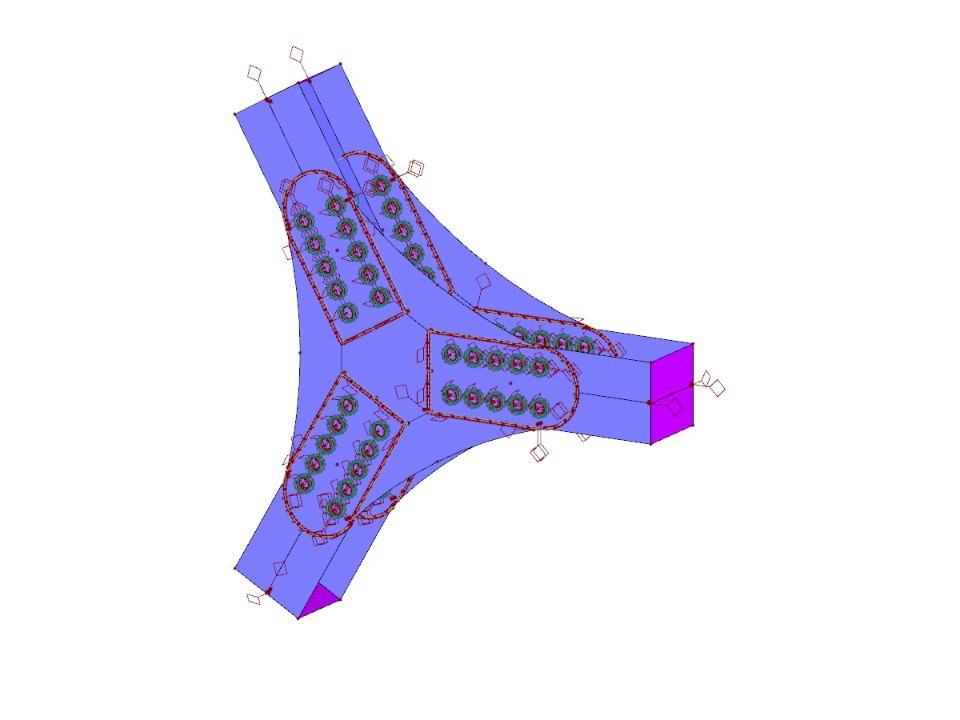

Spojení tří profilů
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 581 |
| Počet linií | 394 |
| Počet prutů | 60 |
| Počet ploch | 242 |
| Počet těles | 6 |
| Celková hmotnost | 0,182 t |
| Rozměry | 1,137 x 0,312 x 1,312 m |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
