O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o Vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

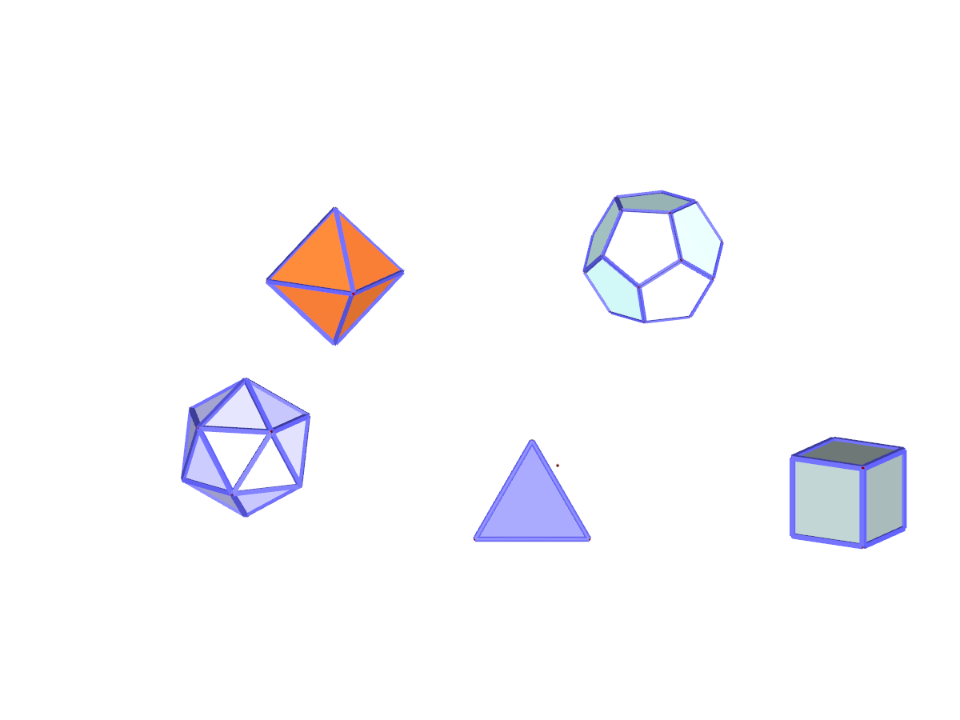

Cinco sólidos regulares
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 56 |
| Número de linhas | 90 |
| Número de barras | 90 |
| Número de superfícies | 50 |
| Número de sólidos | 5 |
| Peso total | 50,196 t |
| Dimensões | 9,787 x 7,586 x 5,372 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
