Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków znajduje się w Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

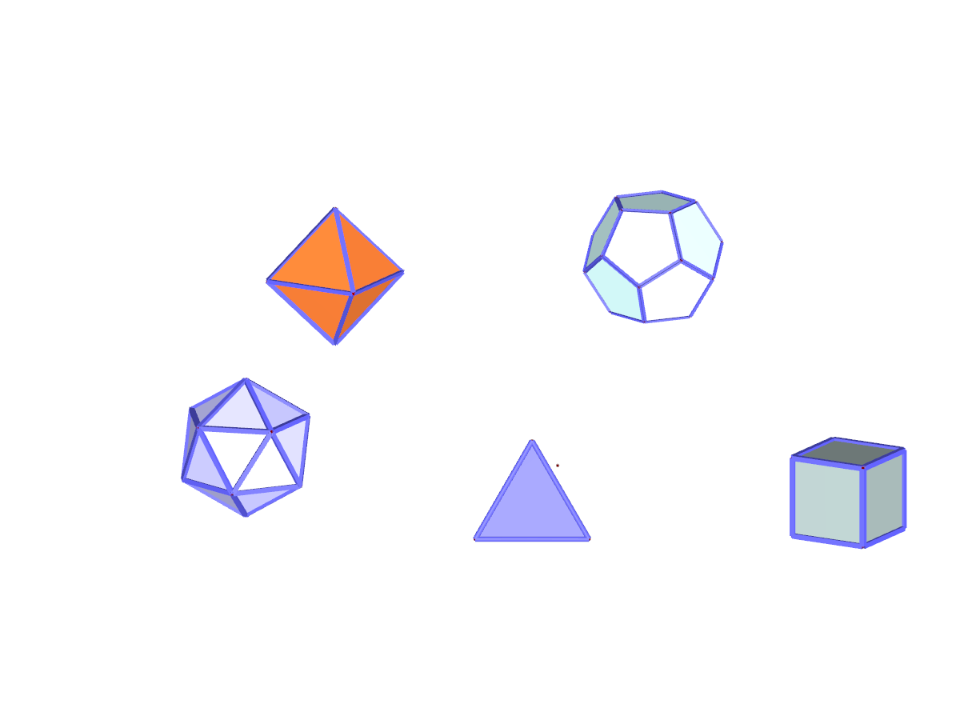

Pięć regularnych brył
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 56 |
| Liczba linii | 90 |
| Liczba prętów | 90 |
| Liczba powierzchni | 50 |
| Ilość brył | 5 |
| Ciężar całkowity | 50,196 t |
| Wymiarowanie | 9,787 x 7,586 x 5,372 m |
| Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
