Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

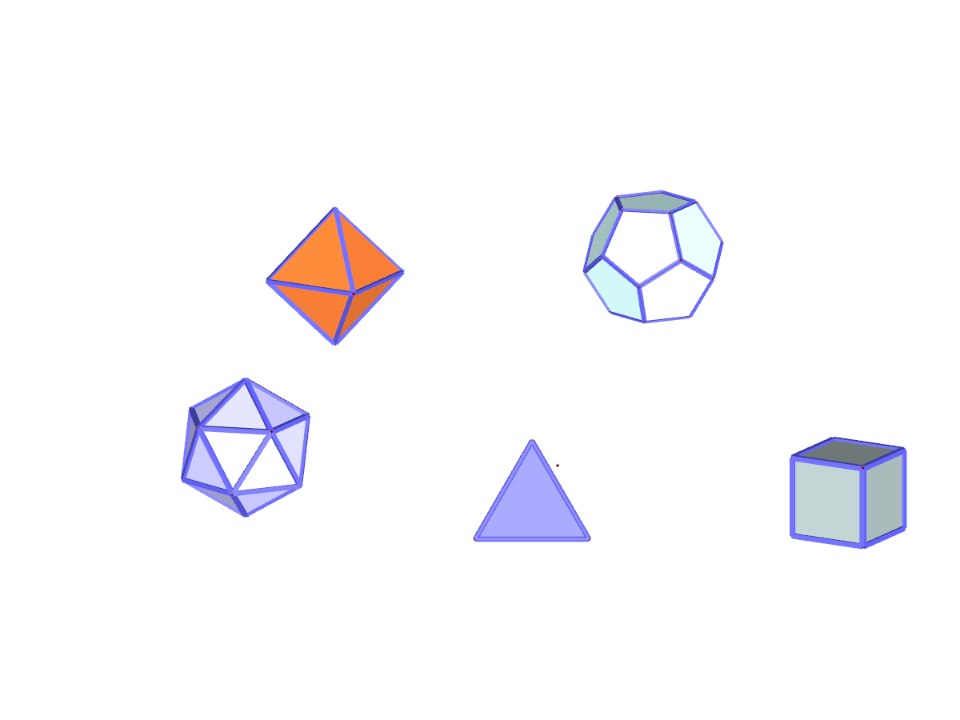

Pět pravidelných těles
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 56 |
| Počet linií | 90 |
| Počet prutů | 90 |
| Počet ploch | 50 |
| Počet těles | 5 |
| Celková hmotnost | 50,196 t |
| Rozměry | 9,787 x 7,586 x 5,372 m |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
