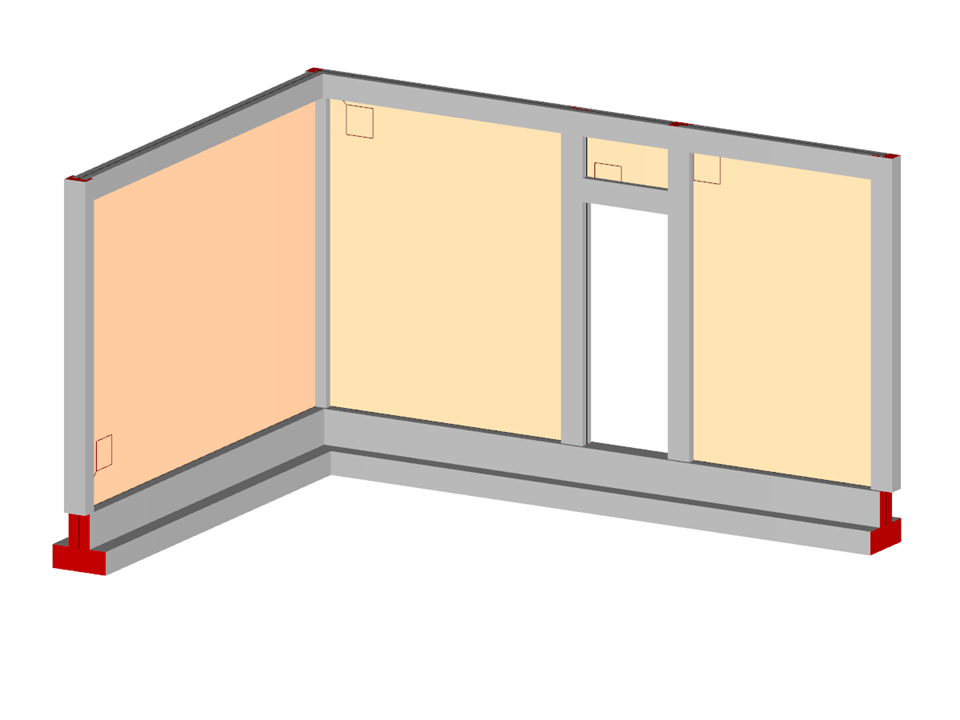

Parede de canto em alvenaria com porta
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 12 |
| Número de linhas | 16 |
| Número de barras | 14 |
| Número de superfícies | 4 |
| Peso total | 8,158 t |
| Dimensões | 5,300 x 3,900 x 3,106 m |
| Versão do programa | 5.25.01 |
