Online manuál programu RFEM - Plochy (anglicky)
Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.

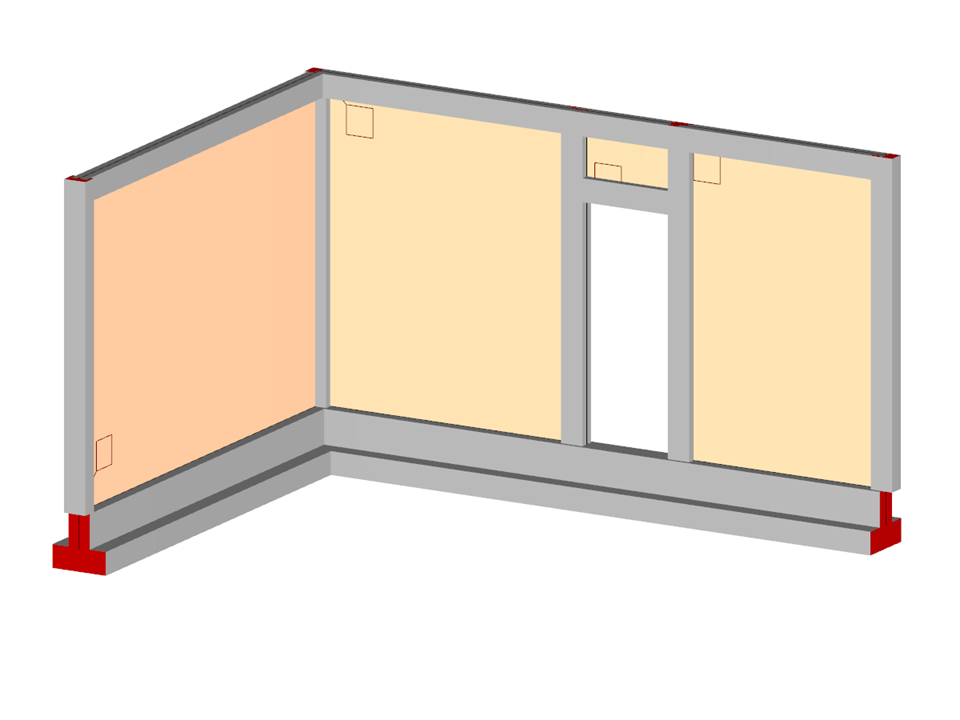

Rohová zděná stěna s dveřmi
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 12 |
| Počet linií | 16 |
| Počet prutů | 14 |
| Počet ploch | 4 |
| Celková hmotnost | 8,158 t |
| Rozměry | 5,300 x 3,900 x 3,106 m |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
