Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.

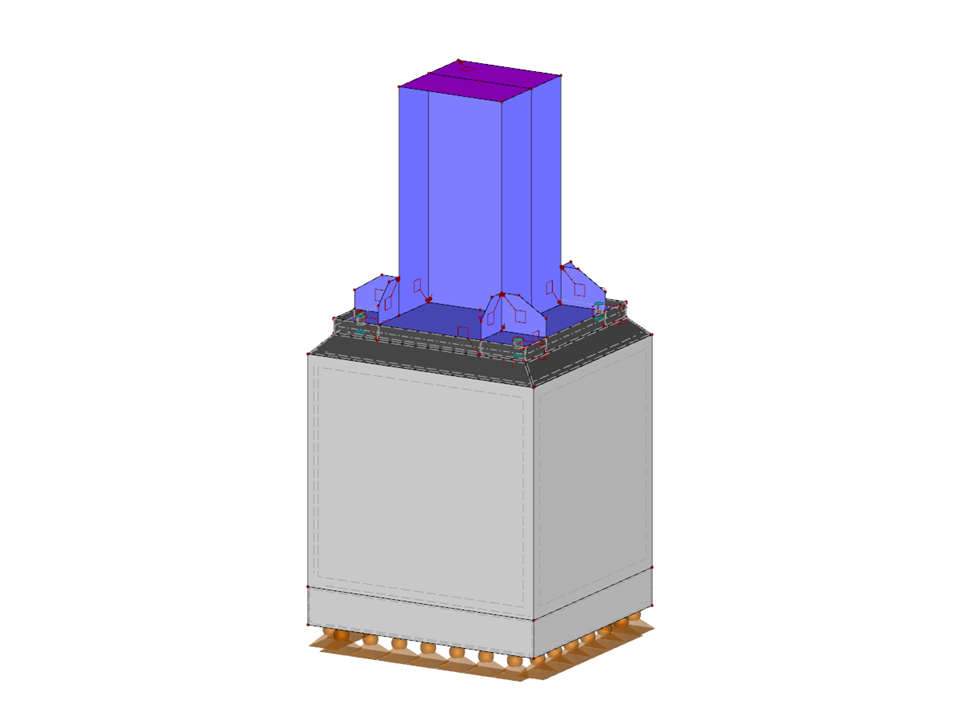

Placa de base com gusset
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 102 |
| Número de linhas | 132 |
| Número de barras | 4 |
| Número de superfícies | 55 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 0,813 t |
| Dimensões | 0,660 x 0,600 x 1,400 m |
| Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
