Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también puede estar disponible como un bloque parametrizado en el sitio de Dlubal Latam.

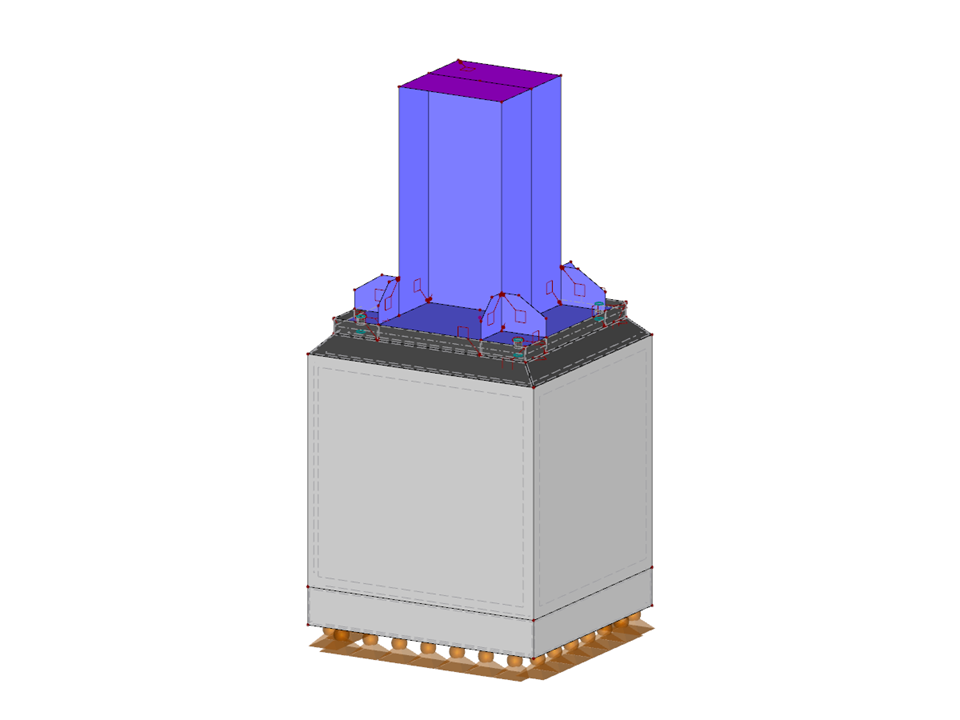

Placa base reforzada
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 102 |
| Número de líneas | 132 |
| Número de barras | 4 |
| Número de superficies | 55 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 0.813 t |
| Dimensiones | 0,660 x 0,600 x 1,400 m |
| Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
