Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.

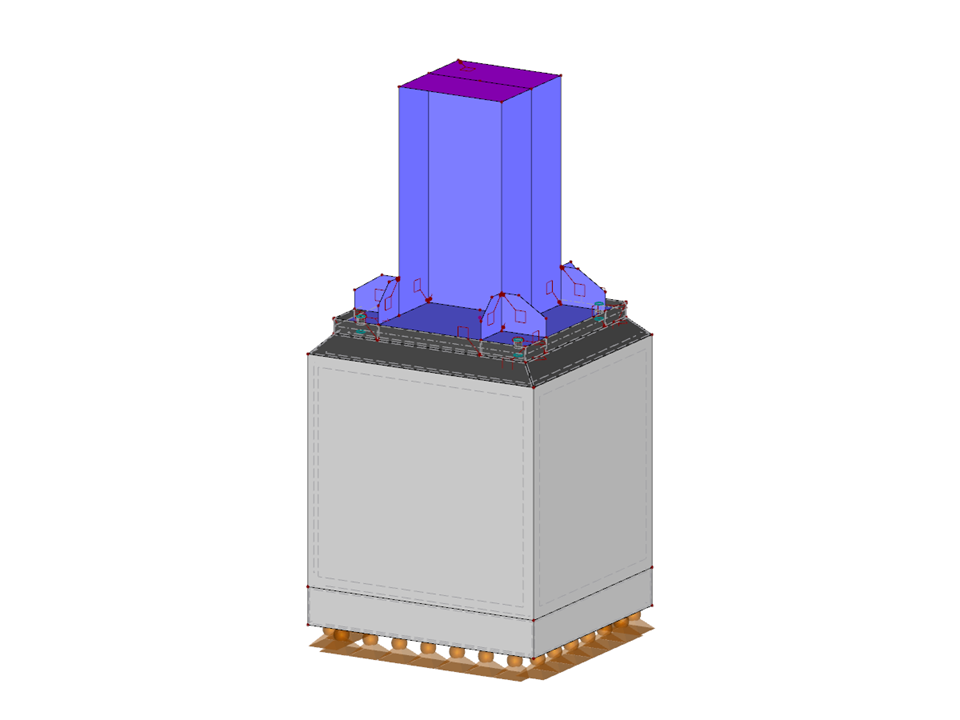

Profilowana blacha podstawy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 102 |
| Liczba linii | 132 |
| Liczba prętów | 4 |
| Liczba powierzchni | 55 |
| Ilość brył | 4 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,813 t |
| Wymiarowanie | 0,660 x 0,600 x 1,400 m |
| Wersja programu | 5.23.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
