Faça aqui o download do modelo de uma viga treliçada e abra-o com o programa de elementos finitos RFEM. Este modelo foi criado para a formação online 'Tutorial do RFEM 6 com o Rhino e o Grasshopper.'

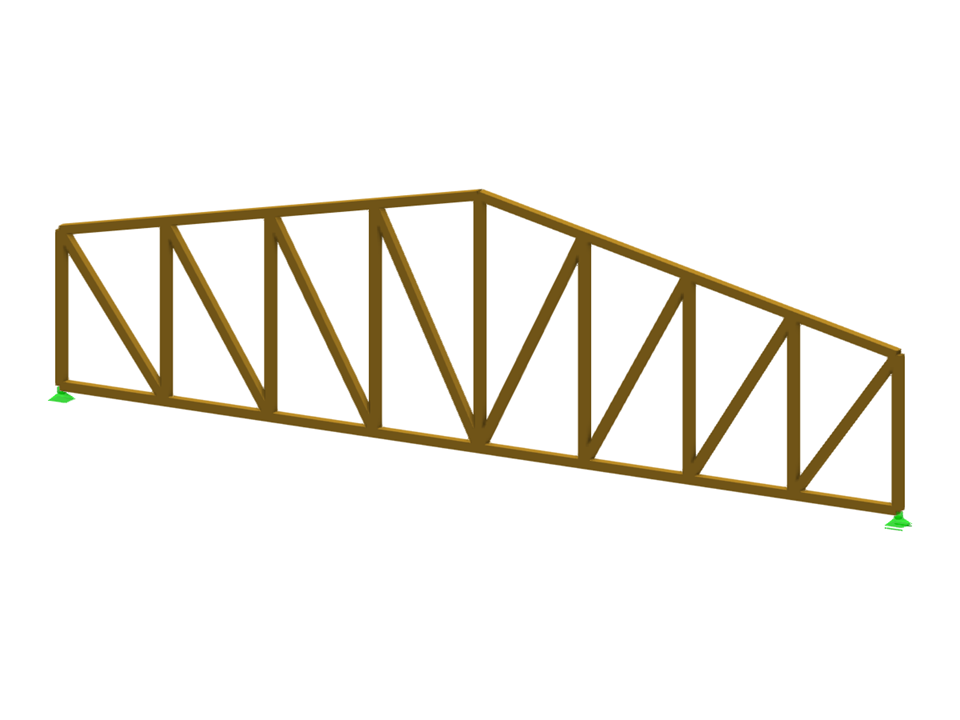

Viga treliçada da formação online | Tutorial do RFEM 6 com o Rhino e o Grasshopper
Número de nós | 18 |
Número de linhas | 20 |
Número de barras | 20 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,507 t |
Dimensões | 12,000 x 3,250 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
