Téléchargez ici le modèle d'une poutre-treillis et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM. Ce modèle a été créé pour la formation en ligne 'Tutoriel RFEM 6 avec Rhino & Grasshopper.'

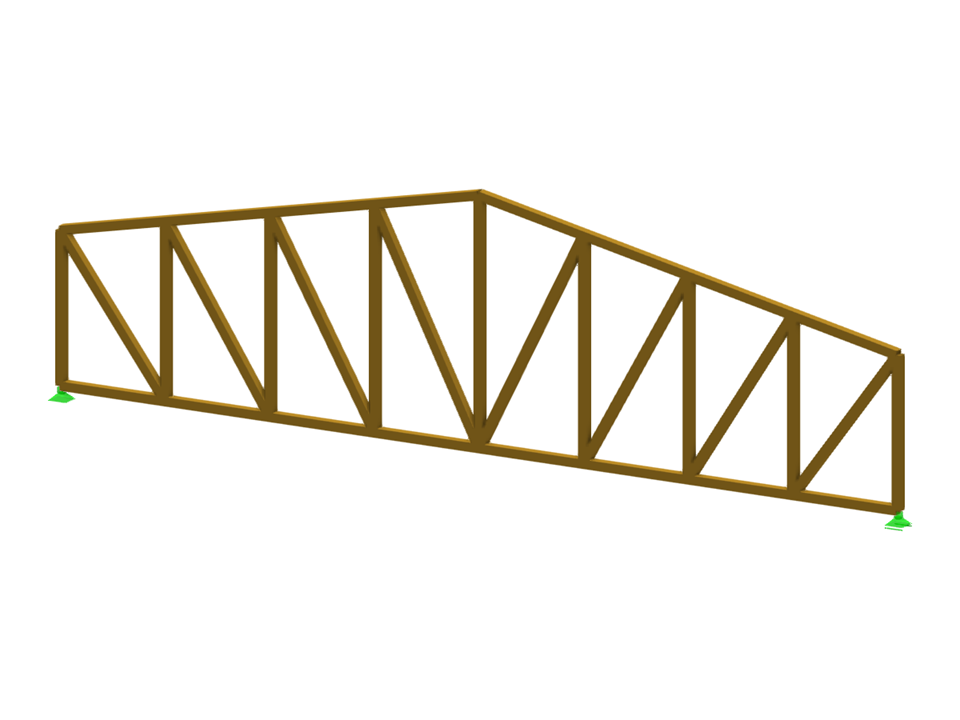

Treillis de la formation en ligne | Tutoriel RFEM 6 avec Rhino et Grasshopper
Nombre de nœuds | 18 |
Nombre de lignes | 20 |
Nombre de barres | 20 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 0 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,507 t |
Cotation fonctionnelle | 12,000 x 3,250 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
