Online manuál programu RFEM - Plochy (anglicky)
Stáhněte si zde model příhradového nosníku a otevřete ho v programu RFEM pro výpočty metodou konečných prvků. Tento model byl vytvořen pro online školení 'tutoriál k programu RFEM 6 v programu Rhino & Grasshopper'.

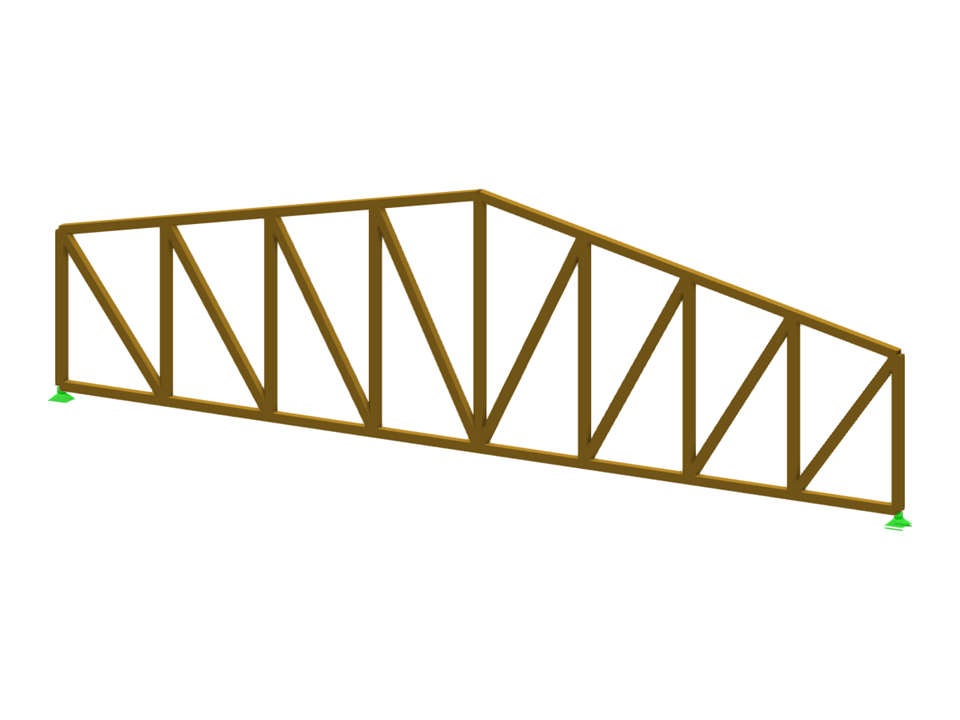

Příhradový nosník z online školení | RFEM 6 tutoriál s rozhraním na Rhino & Grasshopper
| Počet uzlů | 18 |
| Počet linií | 20 |
| Počet prutů | 20 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,507 t |
| Rozměry | 12,000 x 3,250 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
