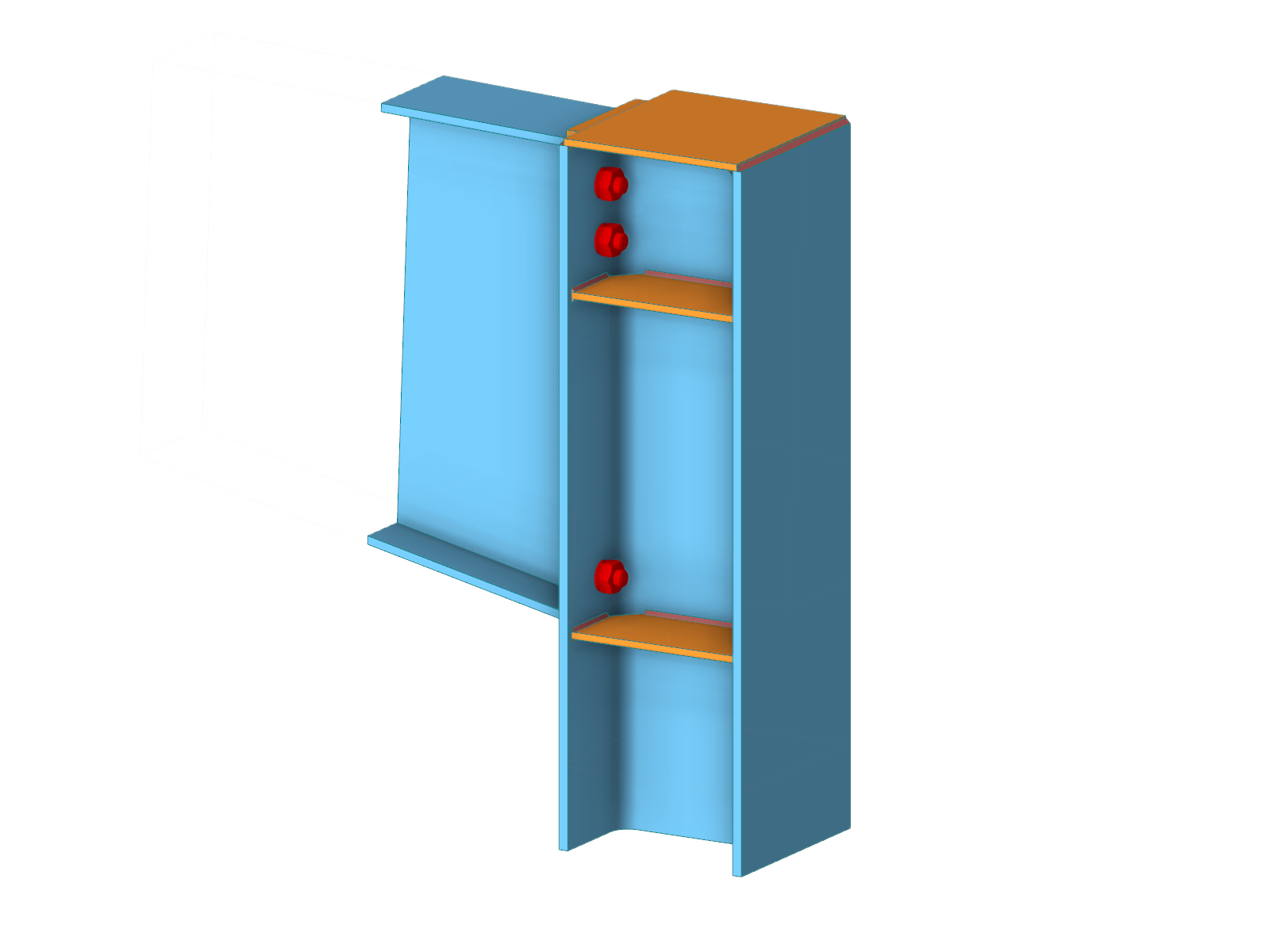

Ligação de aço entre a viga e o pilar. O modelo foi criado com o módulo Ligações de aço para o RFEM 6.
Ligação de aço da viga ao pilar
| Número de nós | 656 |
| Número de linhas | 552 |
| Número de barras | 272 |
| Número de superfícies | 53 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,066 t |
| Dimensões | 0,552 x 0,580 x 0,240 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Generalidades
Função do programa
Função do programa
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativo
No módulo {%="#/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco/entrada-de-aco]] , tem a opção de considerar o pré-esforço dos parafusos na análise de todos os componentes.
O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Ir para o vídeo explicativo
No módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
Ir para vídeo explicativo
Ligação complexa de vigas horizontais a pilar e ligação de diagonais da armadura
O modelo de ligação foi modelado utilizando cerca de 50 componentes. O modelo foi criado de acordo com o exemplo real utilizado na estrutura.
