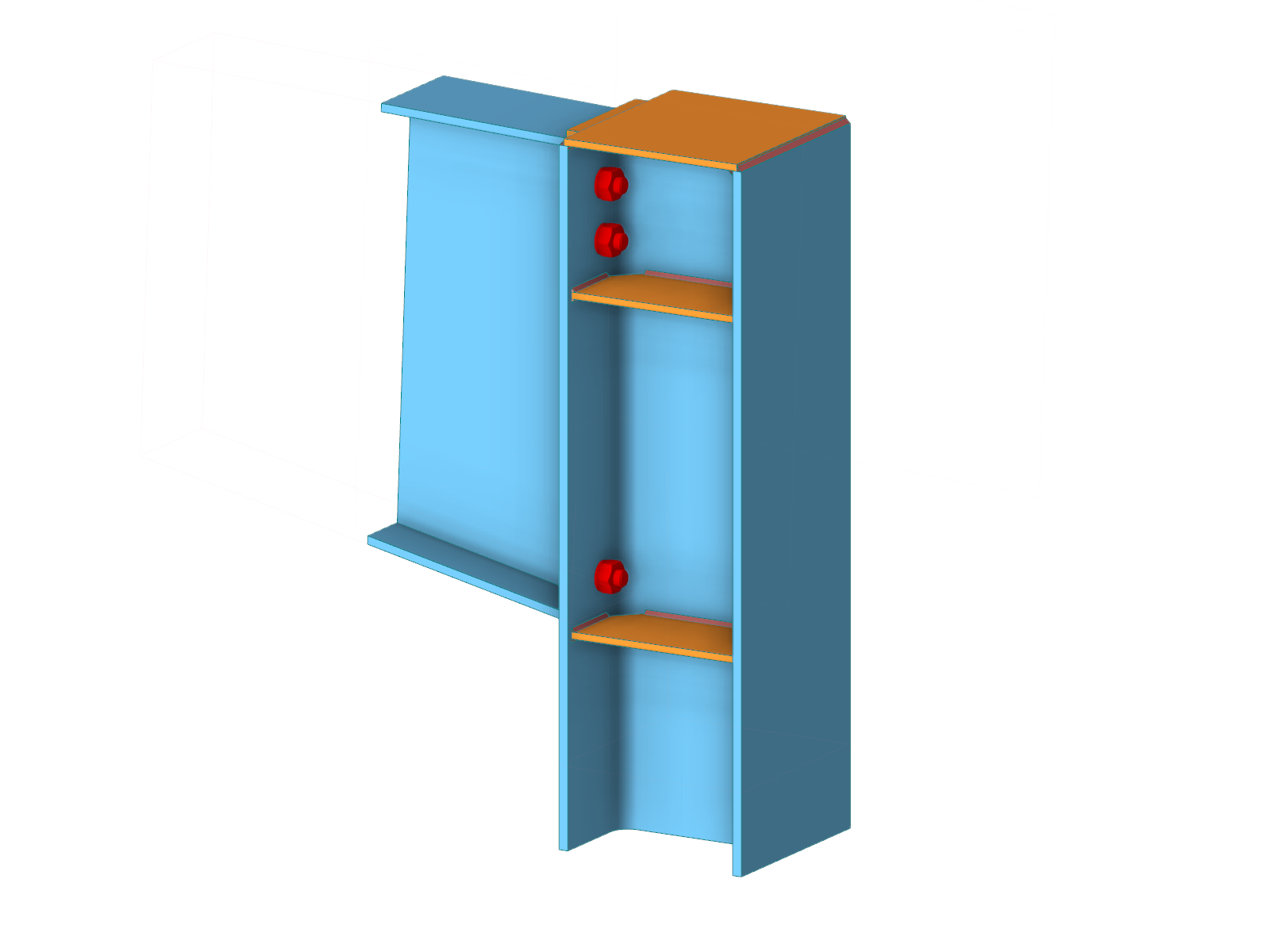

Assemblage en acier entre une poutre et un poteau. Le modèle est créé à l'aide du module complémentaire Assemblages acier de RFEM 6.
Assemblage poutre-poteau en acier
Nombre de nœuds | 656 |
Nombre de lignes | 552 |
Nombre de barres | 272 |
Nombre de surfaces | 53 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 0,066 t |
Cotation fonctionnelle | 0,552 x 0,580 x 0,240 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Dans le module complémentaire Assemblages acier, vous avez la possibilité d'assembler des sections creuses circulaires à l'aide de cordons de soudures.
Les sections circulaires peuvent être assemblées entre elles ou à des composants structuraux plats. Les arrondis des sections standardisées et à parois minces peuvent également être assemblés à l'aide d'un cordon de soudure.
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicativeDans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicativeLe module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
