Manual online do RFEM | 4.4 Superfícies
Faça aqui o download do modelo de uma amostra de tração como modelo de superfície e abra-o com o programa de elementos finitos RFEM.
Este modelo é utilizado na formação básica online gratuita sobre o software de cálculo estrutural de elementos finitos RFEM 6. |Introdução ao método de elementos finitos para estudantes.

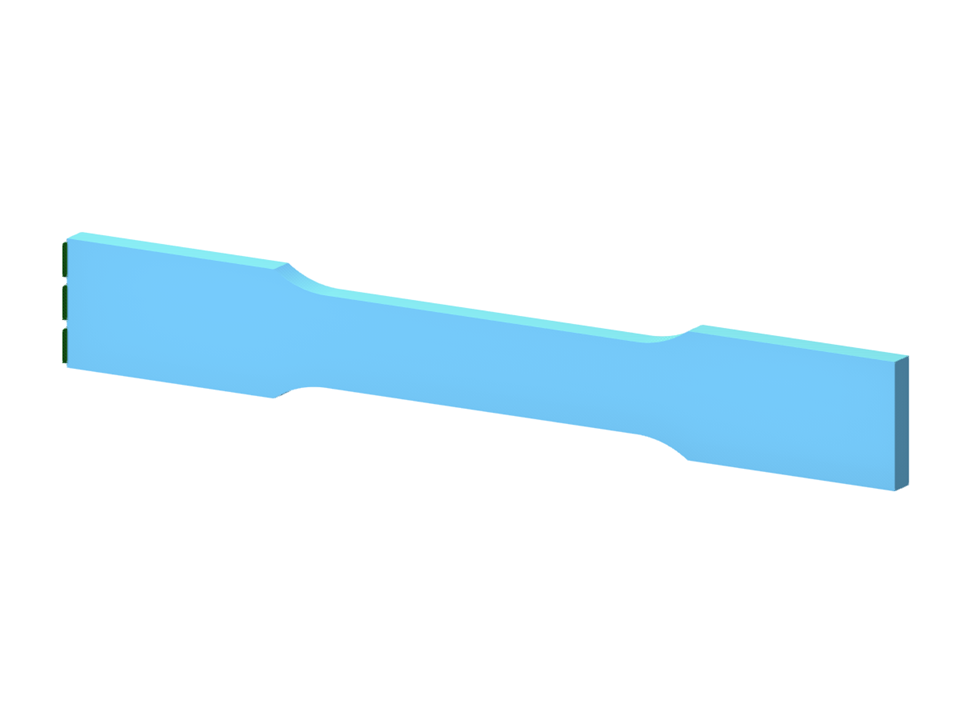

Amostra de tração como modelo de superfície
| Número de nós | 14 |
| Número de linhas | 14 |
| Número de barras | 0 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,000 t |
| Dimensões | 0,100 x 0,014 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
