Stáhněte si zde model tahového vzorku jako plošný model a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit v bezplatném základním školení v programu RFEM 6 pro výpočty MKP |Úvod do MKP pro studenty.

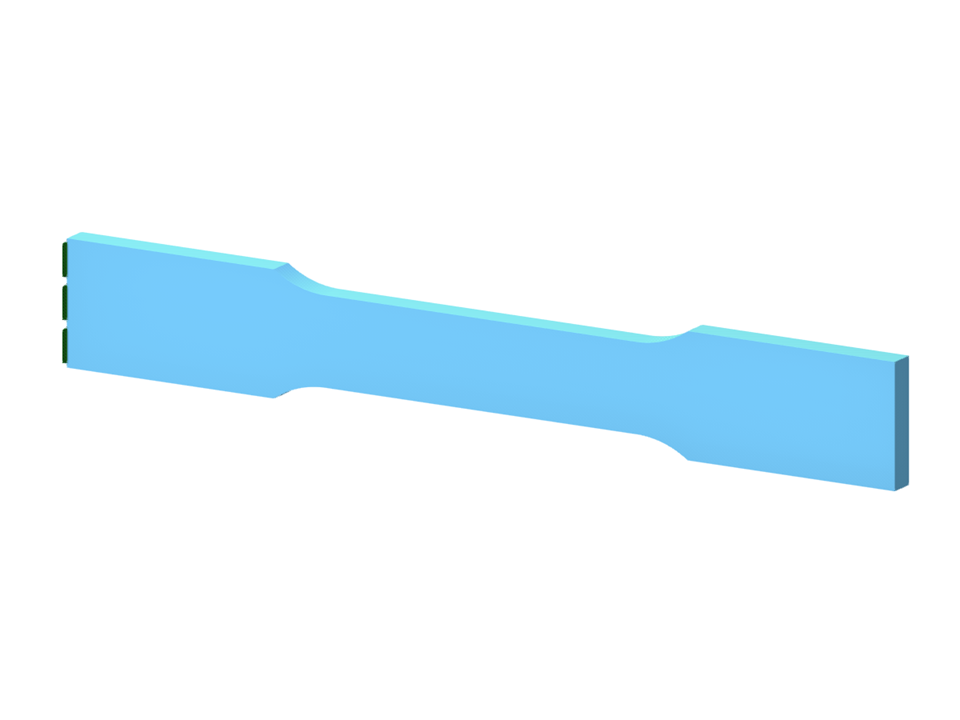

Vzorek tahu jako model plochy
| Počet uzlů | 14 |
| Počet linií | 14 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,000 t |
| Rozměry | 0,100 x 0,014 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
