Manuel en ligne RFEM | Surfaces
Téléchargez ici le modèle d'un essai de traction en tant que modèle surfacique et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle est utilisé dans la formation en ligne gratuite sur les fonctions de base du logiciel de calcul de structure aux éléments finis RFEM 6. |Introduction à la MEF pour les étudiants.

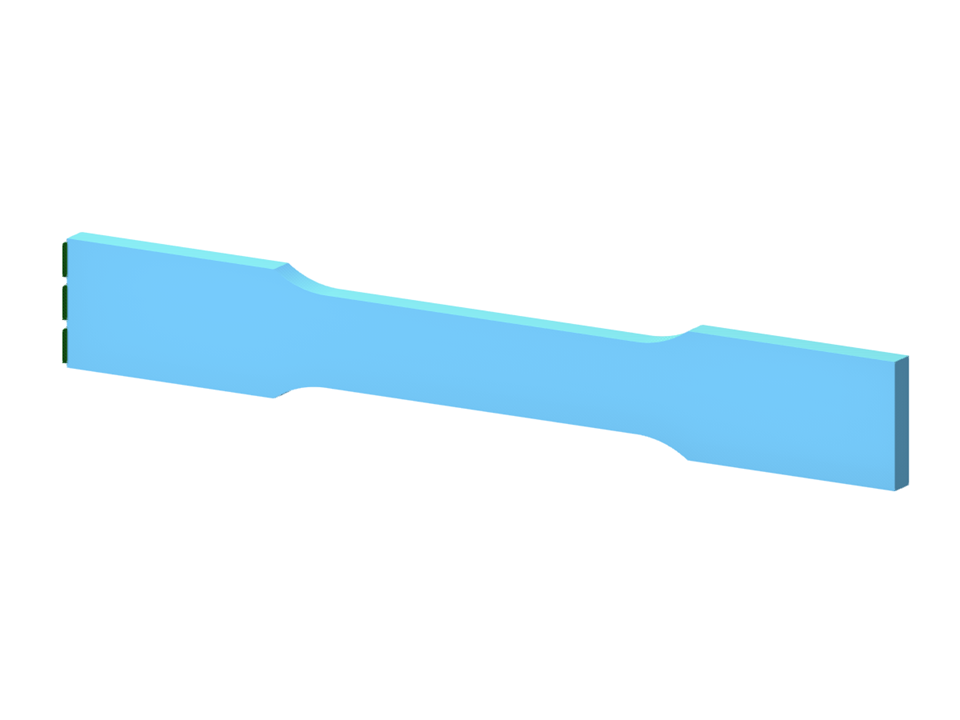

Spécimen de traction comme modèle surfacique
| Nombre de nœuds | 14 |
| Nombre de lignes | 14 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,000 t |
| Cotation fonctionnelle | 0,100 x 0,014 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
