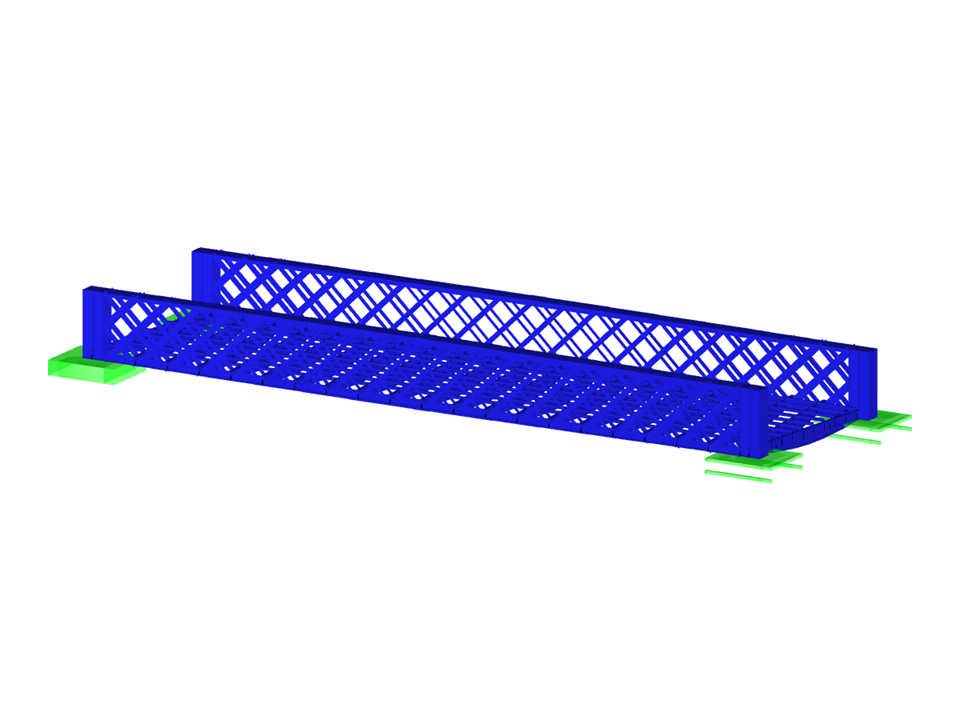

Tese de final de curso 000455 | Modelação de elementos finitos da ponte Loopline e validação do modelo através de interferometria de radar terrestre
Ponte Loopline
| Número de nós | 1416 |
| Número de linhas | 1666 |
| Número de barras | 1787 |
| Número de casos de carga | 6 |
| Peso total | 199,467 t |
| Dimensões | 44,165 x 12,778 x 5,371 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Base de dados de conhecimento
Generalidades
O módulo adicional RF-MOVE/RSMOVE não contém janelas de resultados: A verificação dos casos de carga gerados inclusive as cargas é efetuada no RFEM/RSTAB. As designações das cargas móveis individuais são criadas a partir do respetivo número de incremento de carga.
Estas podem ser substituídas no RFEM/RSTAB por outras designações. Todos os dados de tabelas podem ser exportados para o MS Excel.
Os diversos casos de carga podem ser gerados com um único clique do rato. No final da geração, são apresentados, como informação, os números dos casos de carga e das combinações de resultados criados.
Os conjuntos de barras com cargas móveis são selecionados graficamente no modelo do RFEM/RSTAB. Não representa nenhum problema aplicar diferentes tipos de carga num conjunto de barras ao mesmo tempo.
Através da especificação da primeira posição da carga, é possível representar com precisão a carga que entra na viga da barra contínua. Da mesma maneira, é possível definir, se uma carga móvel constituída por várias aplicações de cargas pode ir para além do final do conjunto de barras (ponte) ou não (ponte rolante).
O incremento das posições de carga individuais é determinado pelo número de casos de carga gerados para o RFEM/RSTAB. Também é possível adicionar cargas a casos de carga já existentes no RFEM/RSTAB, de maneira que não é necessária uma sobreposição adicional. RF-MOVE/RSMOVE contém vários tipos de carga, como cargas pontuais, contínuas, trapezoidais assim como pares de cargas e várias cargas concentradas do mesmo tipo.
Estas podem ser aplicadas tanto em direção local como global. A aplicação pode referir-se ao comprimento real da barra ou à projeção numa direção global.
- Geração de até 9999 casos de carga a partir das posições da carga móvel
- Posições da carga parametrizadas para diferentes cargas concentradas e distribuídas
- Resumo de várias cargas móveis num caso de geração
- Possibilidade de adicionar cargas a casos de carga já existentes no RFEM/RSTAB
- Geração de uma combinação de resultados para determinação da posição da carga mais desfavorável
- Possibilidade de guardar especificações de carga para utilização em outras estruturas
