Diplomová práce 000455 | Konečně-prvkový model mostu Loopline Bridge a ověření modelu pomocí pozemní radarové interferometrie

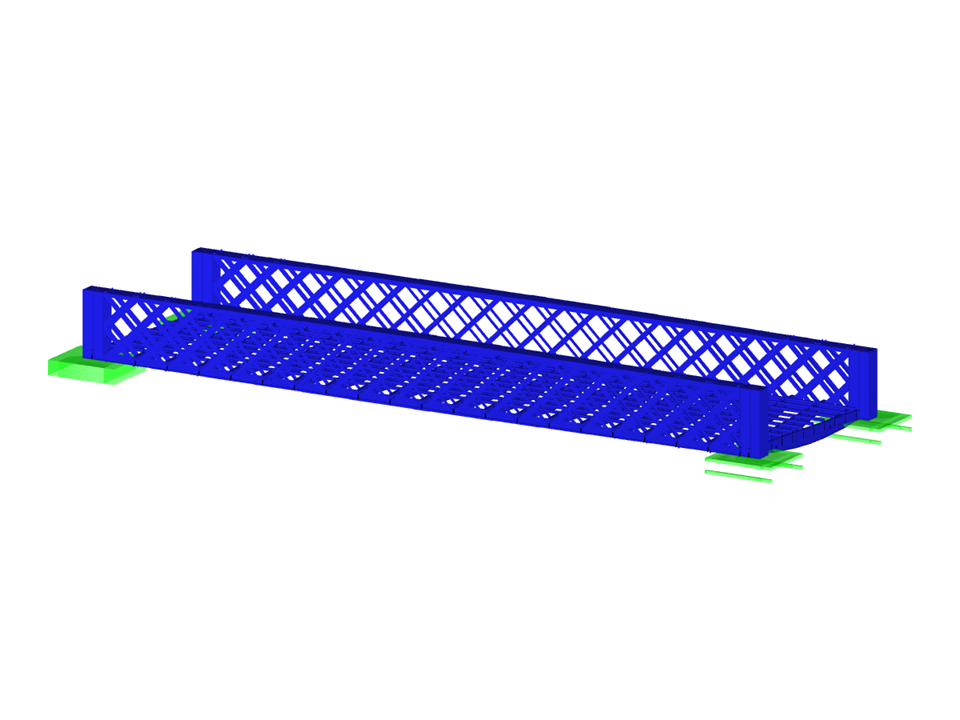

Loopline Bridge
| Počet uzlů | 1416 |
| Počet linií | 1666 |
| Počet prutů | 1787 |
| Počet zatěžovacích stavů | 6 |
| Celková hmotnost | 199,467 t |
| Rozměry | 44,165 x 12,778 x 5,371 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
Databáze znalostí
Databáze znalostí
Databáze znalostí
Přídavný modul RF-MOVE/RSMOVE nezobrazuje tabulky výsledků: Vytvořené zatěžovací stavy včetně zatížení lze zkontrolovat v programu RFEM/RSTAB. Popis jednotlivých pohyblivých zatížení je odvozen z příslušného čísla přírůstku zatížení.
Označení v programu RFEM/RSTAB je ovšem možné upravit. Veškerá vstupní data se mohou exportovat do MS Excel.
Různé zatěžovací stavy lze vytvořit jediným kliknutím. Po skončení generování se zobrazí čísla vytvořených zatěžovacích stavů a kombinací výsledků.
Sady prutů s pohyblivým zatížením se vyberou graficky v modelu RFEM/RSTAB. Na jednu sadu prutů je přitom možné nechat působit několik různých typů zatížení současně.
Zadáním první polohy zatížení lze přesně zobrazit zatížení vstupující do dráhy sledu prutů. Stejným způsobem lze stanovit, zda se pohyblivé zatížení skládající se z různých zatížení může pohybovat za konec sledu prutů (most) nebo ne (jeřábová dráha).
Přírůstek jednotlivých poloh zatížení je dán počtem zatěžovacích stavů vygenerovaných v programu RFEM/RSTAB. Zatížení lze také přidávat do již existujících zatěžovacích stavů programu RFEM/RSTAB, takže není nutná žádná další superpozice. K dispozici je několik typů zatížení, například osamělá, lineární a lichoběžníková zatížení, dvojice zatížení a několik konstantních osamělých zatížení.
Zatížení je možné aplikovat v lokálním i globálním směru. Aplikace se může vztahovat na skutečnou délku prutu nebo na průmět v globálním směru.
- Generování až 9 999 zatěžovacích stavů z pohyblivých poloh zatížení
- Parametrizované polohy zatížení různých osamělých a spojitých zatížení
- Shrnutí několika pohyblivých zatížení do jednoho generovacího případu
- Možnost přidat zatížení k již existujícím zatěžovacím stavům programu RFEM/RSTAB
- Generování kombinace výsledků pro stanovení nejnepříznivější polohy zatížení
- Možnost uložit zadání zatížení pro další použití v jiných konstrukcích
