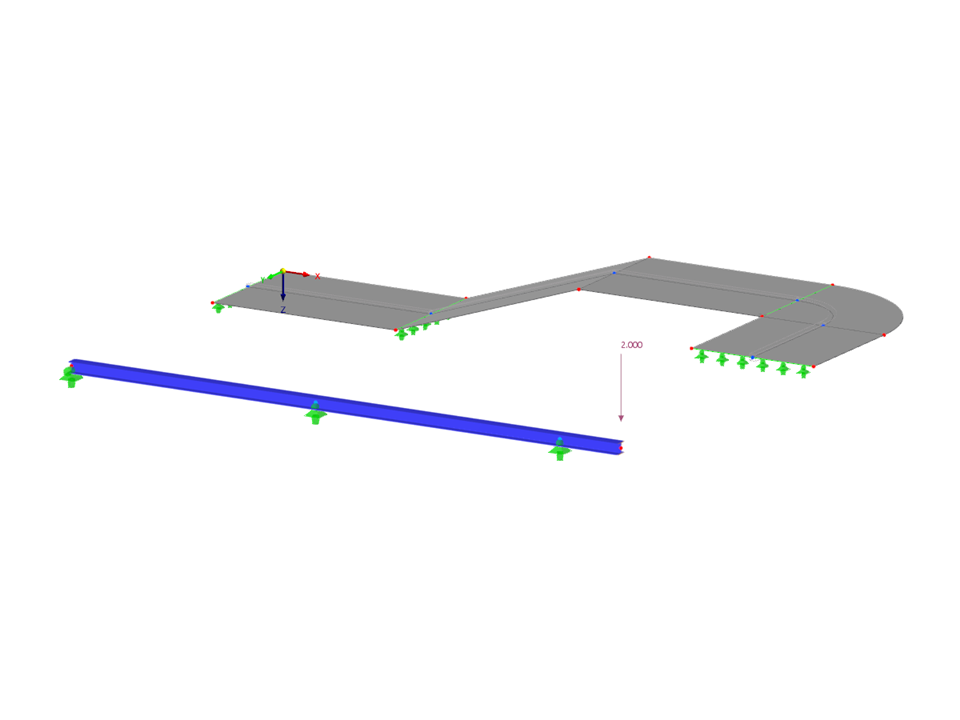

Rampa e viga do carro de grua
| Número de nós | 21 |
| Número de linhas | 21 |
| Número de barras | 1 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 23 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 13,053 t |
| Dimensões | 11,000 x 1,000 x 6,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
