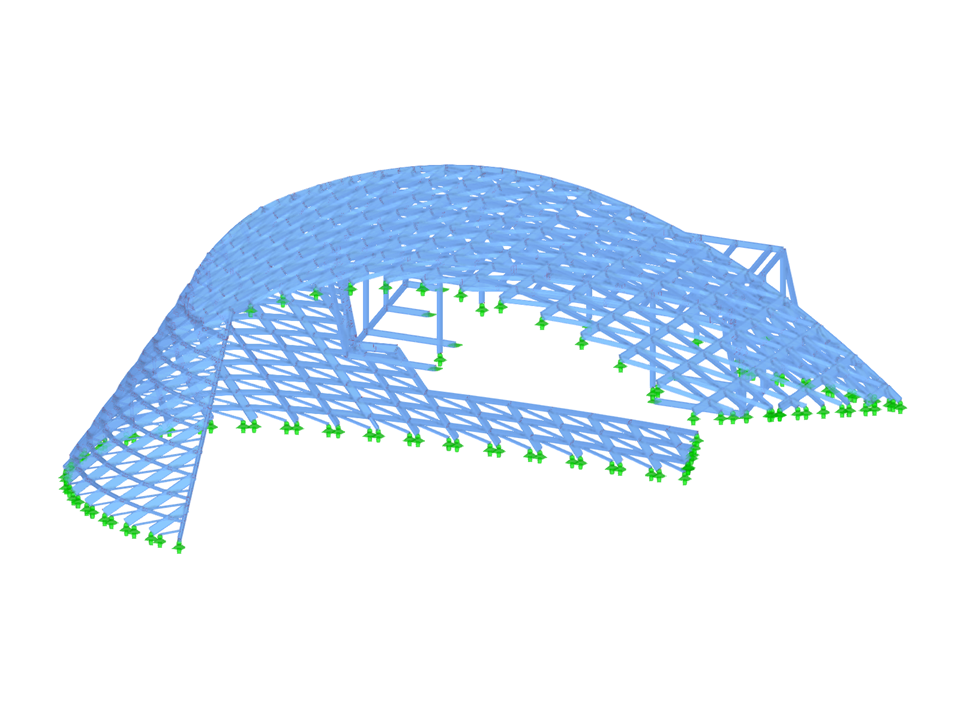

Museu MOCAPE em Shenzhen, China
Planeamento estrutural:
Huana Engineering Consulting (Beijing) Co.,Ltd. www.sup-net.de
B+G Ingenieure Bollinger + Grohmann GmbH
www.bollinger-grohmann.com
Estrutura de fachada em aço
| Número de nós | 695 |
| Número de linhas | 1520 |
| Número de barras | 1520 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 32 |
| Número de combinações de resultados | 1 |
| Peso total | 448,675 t |
| Dimensões | 63,002 x 22,719 x 39,095 m |
