MOCAPE Museum in Shenzhen, China
Tragwerksplanung:
Huana Engineering Consulting (Beijing) Co., Ltd.www.sup-net.de
B+G Ingenieure Bollinger + Grohmann GmbH
www.bollinger-grohmann.com

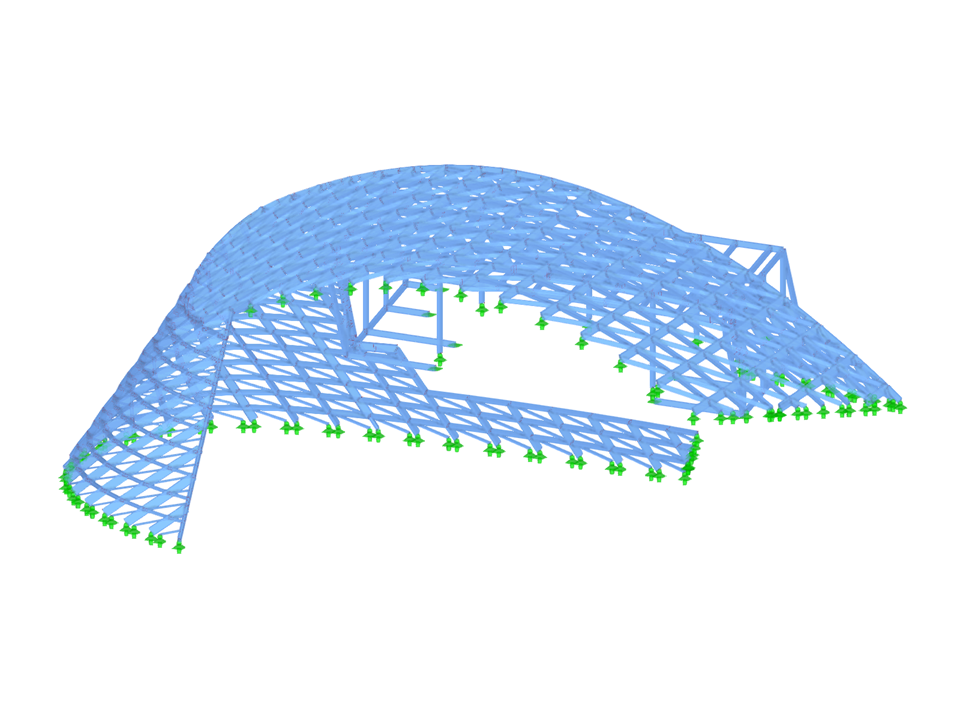

Stahlfassadenkonstruktion
| Anzahl Knoten | 695 |
| Anzahl Linien | 1520 |
| Anzahl Stäbe | 1520 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 448.675 t |
| Abmessungen | 63.002 x 22.719 x 39.095 m |
