Ponte de vidro suspensa.

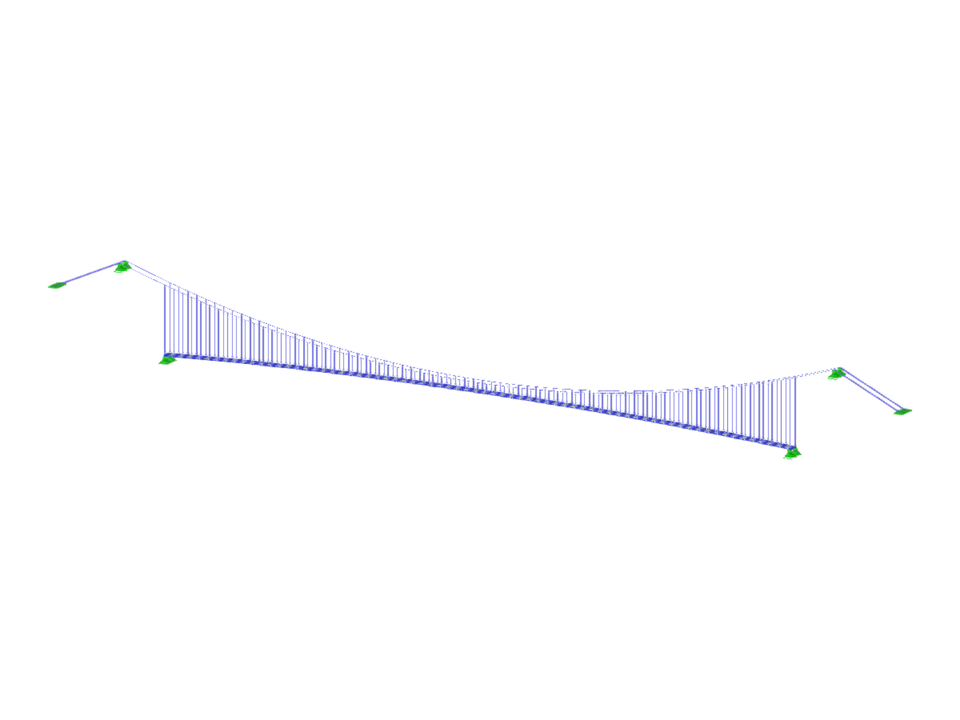

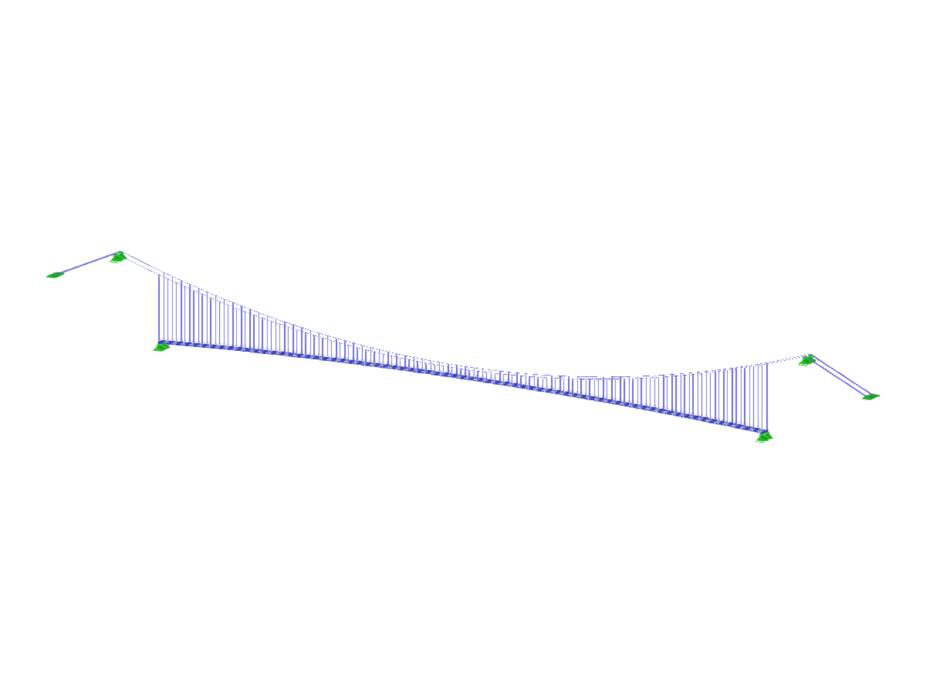

Ponte suspensa
| Número de nós | 292 |
| Número de linhas | 501 |
| Número de barras | 501 |
| Número de superfícies | 70 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 58 |
| Número de combinações de resultados | 1 |
| Peso total | 127,987 t |
| Dimensões | 284,000 x 26,000 x 3,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
