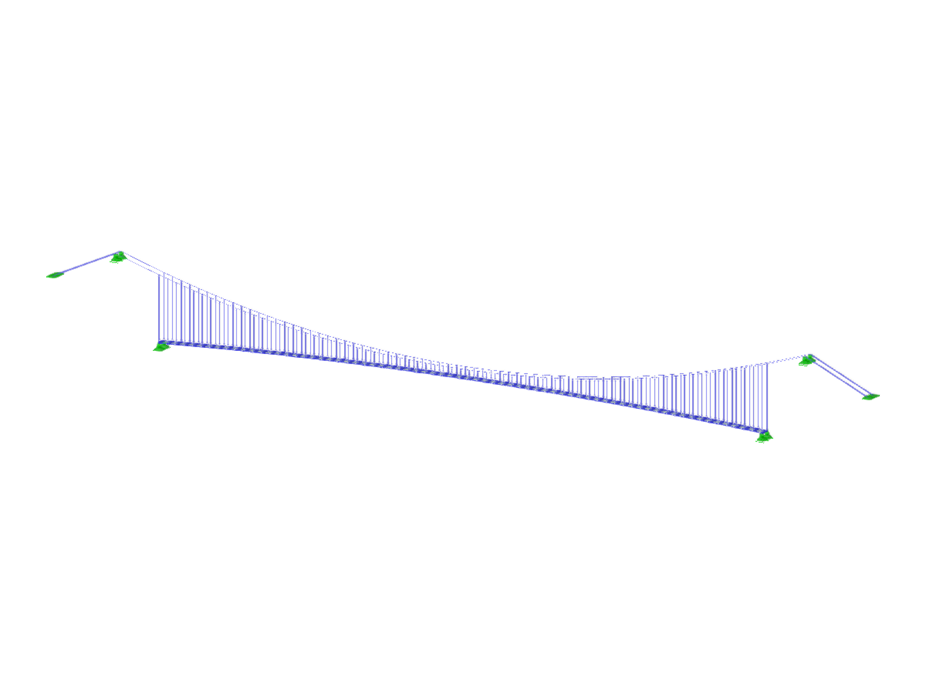

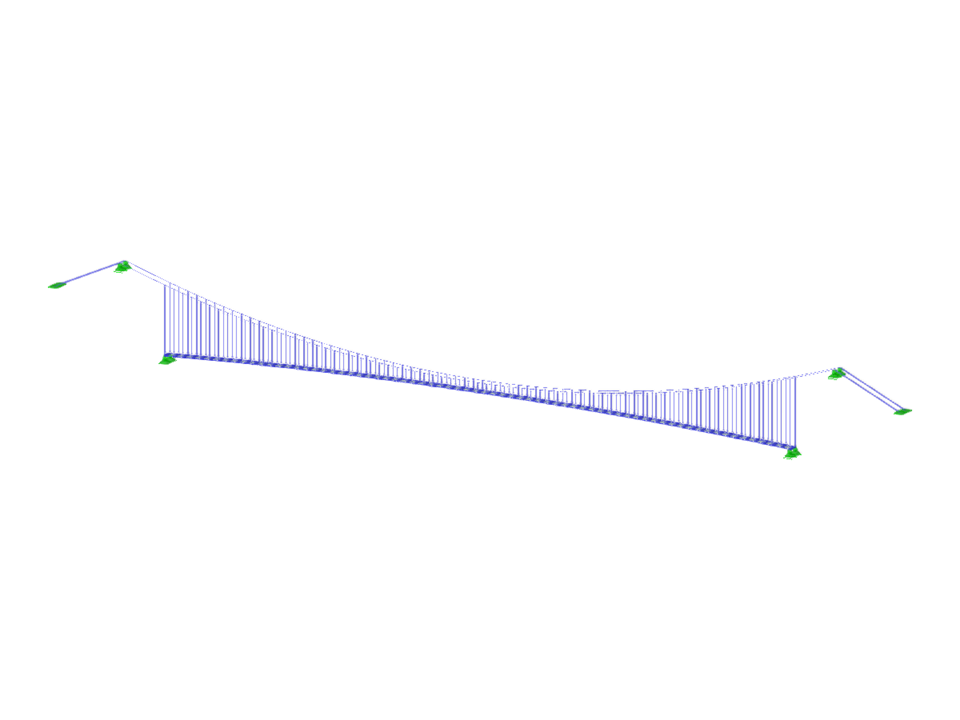

Puente colgante de vidrio.
Puente colgante
| Número de nudos | 292 |
| Número de líneas | 501 |
| Número de barras | 501 |
| Número de superficies | 70 |
| Número de sólidos | 0 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 58 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 127.987 t |
| Dimensiones | 284,000 x 26,000 x 3,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
