Parametrização da geometria de uma viga de secção em C com placa de armadura e parafuso com olhal de elevação.
- Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

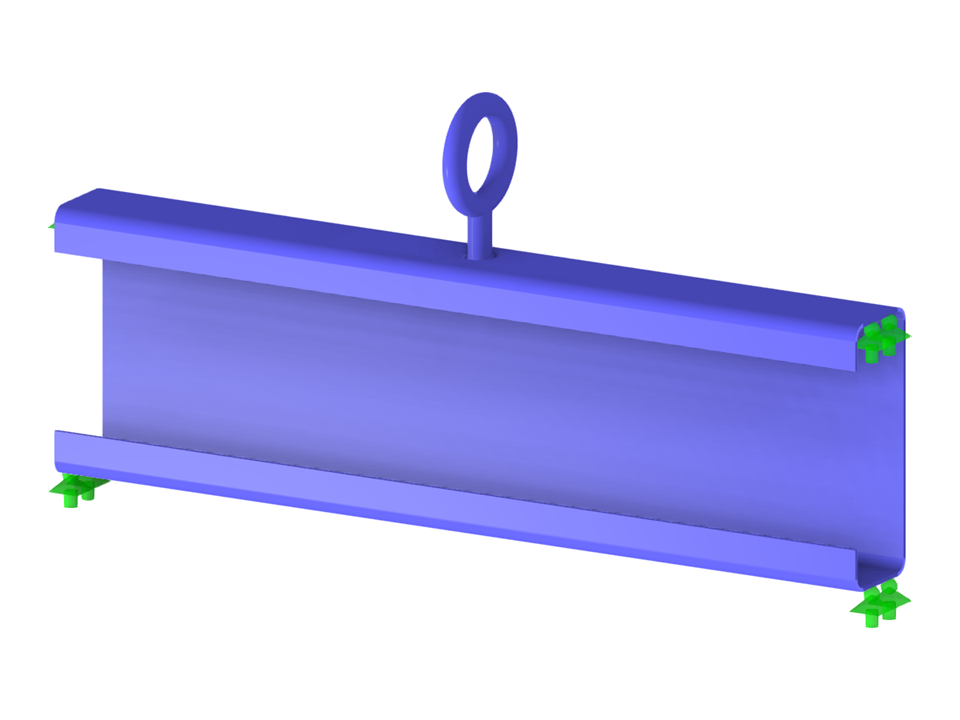

Secção da viga com parafuso de olhal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 39 |
| Número de linhas | 48 |
| Número de barras | 3 |
| Número de superfícies | 19 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,005 t |
| Dimensões | 0,600 x 0,281 x 0,066 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
