Parametrizzazione della geometria di una trave con sezione a C con piastra di armatura e golfare di sollevamento.
- Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

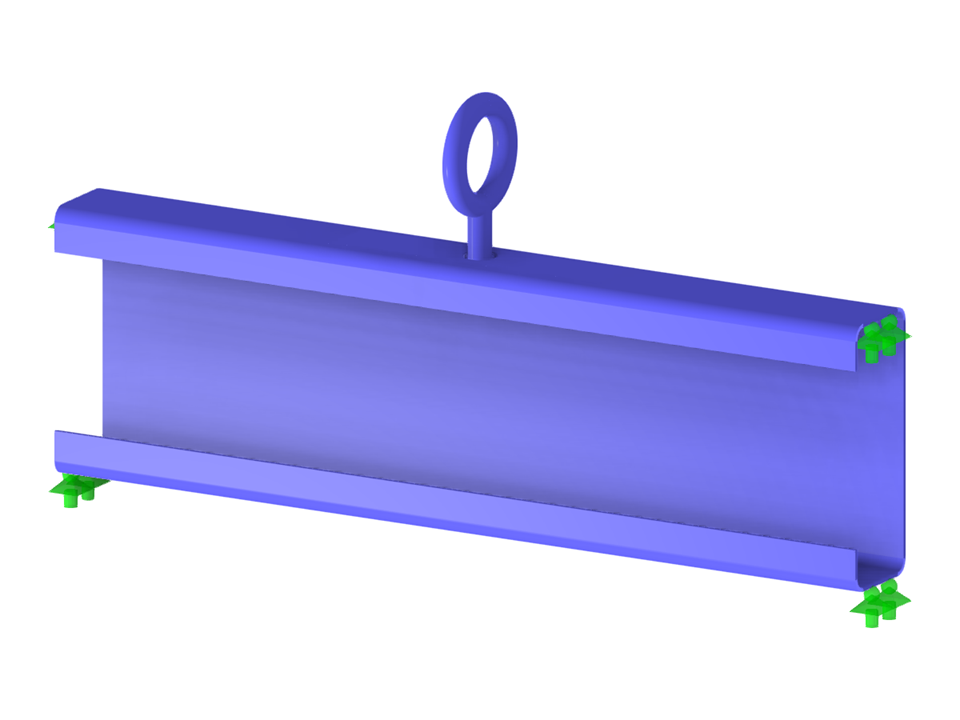

Sezione di trave con golfare
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 39 |
| Numero di linee | 48 |
| Numero di aste | 3 |
| Numero di superfici | 19 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,005 t |
| Dimensioni | 0.600 x 0.281 x 0.066 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
