Paramétrage de la géométrie d'une poutre de section en C avec plaque de renfort et boulon à œil de levage.
- Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

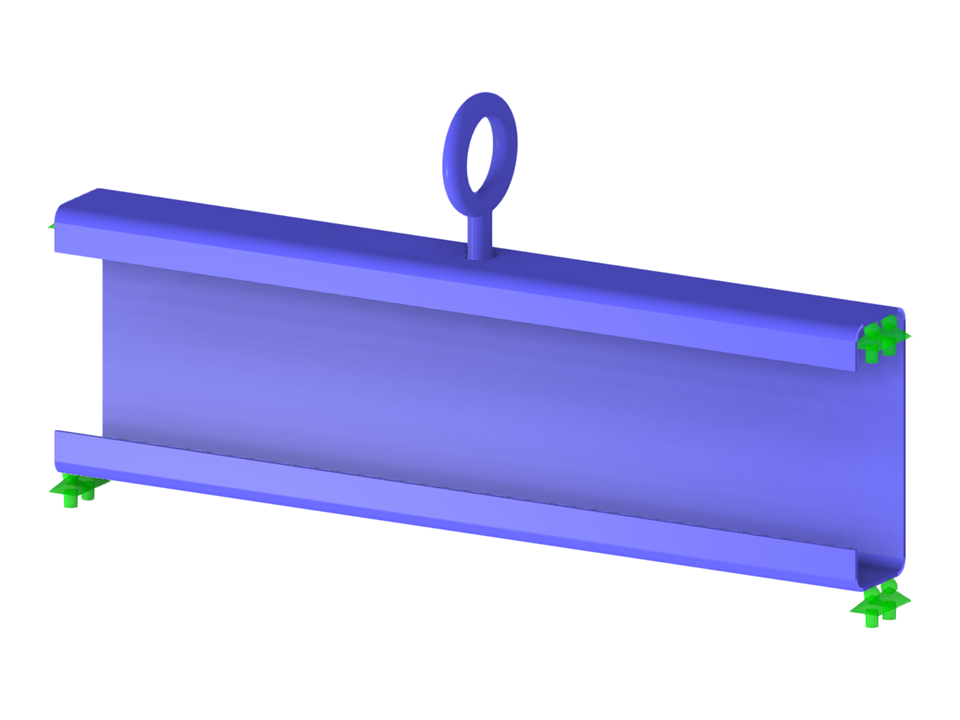

Section de poutre avec boulon à œil
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 39 |
| Nombre de lignes | 48 |
| Nombre de barres | 3 |
| Nombre de surfaces | 19 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,005 t |
| Cotation fonctionnelle | 0,600 x 0,281 x 0,066 m |
