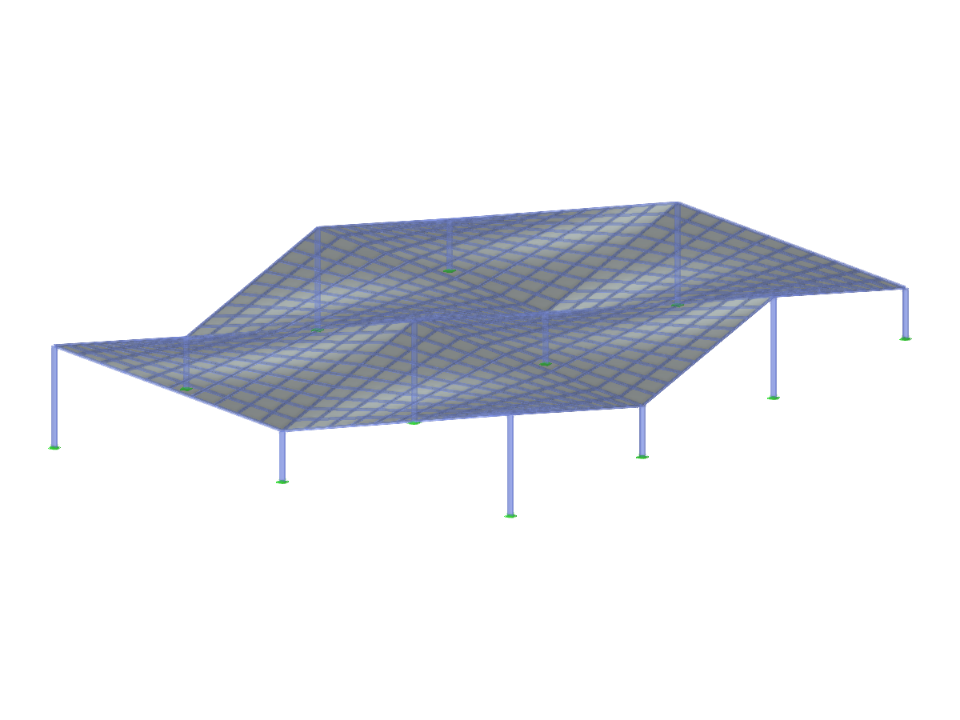

Pavilhão de dois vãos em aço. Cobertura com ondulação e caixotões.
FRT002 | pavilhão com dois vãos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 663 |
| Número de linhas | 1262 |
| Número de barras | 1262 |
| Número de superfícies | 600 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 36,289 t |
| Dimensões | 30,000 x 6,000 x 45,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
