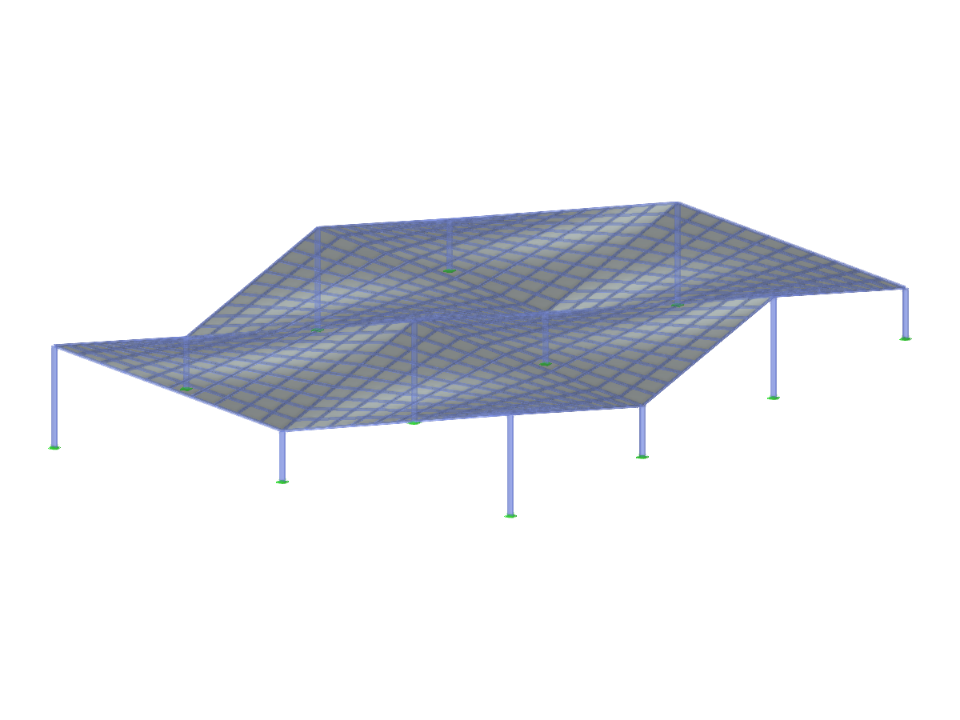

Ocelová dvoulodní hala. Zvlněná a kazetová střecha.
FRT002 | Dvoulodní hala
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 663 |
| Počet linií | 1262 |
| Počet prutů | 1262 |
| Počet ploch | 600 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 36,289 t |
| Rozměry | 30,000 x 6,000 x 45,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
