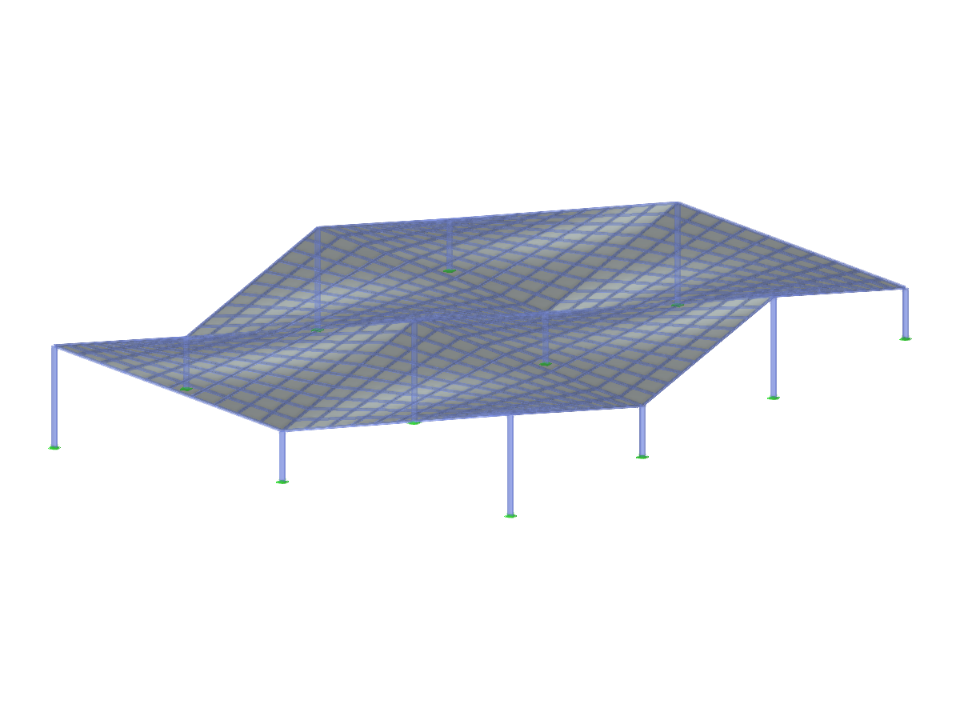

Nave de acero de dos vanos. Cubierta con ondulación y artesonado.
FRT002 | Salón de dos bahías
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 663 |
| Número de líneas | 1262 |
| Número de barras | 1262 |
| Número de superficies | 600 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 36.289 t |
| Dimensiones | 30,000 x 6,000 x 45,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
