Parametrização da geometria de um vão de estrada.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

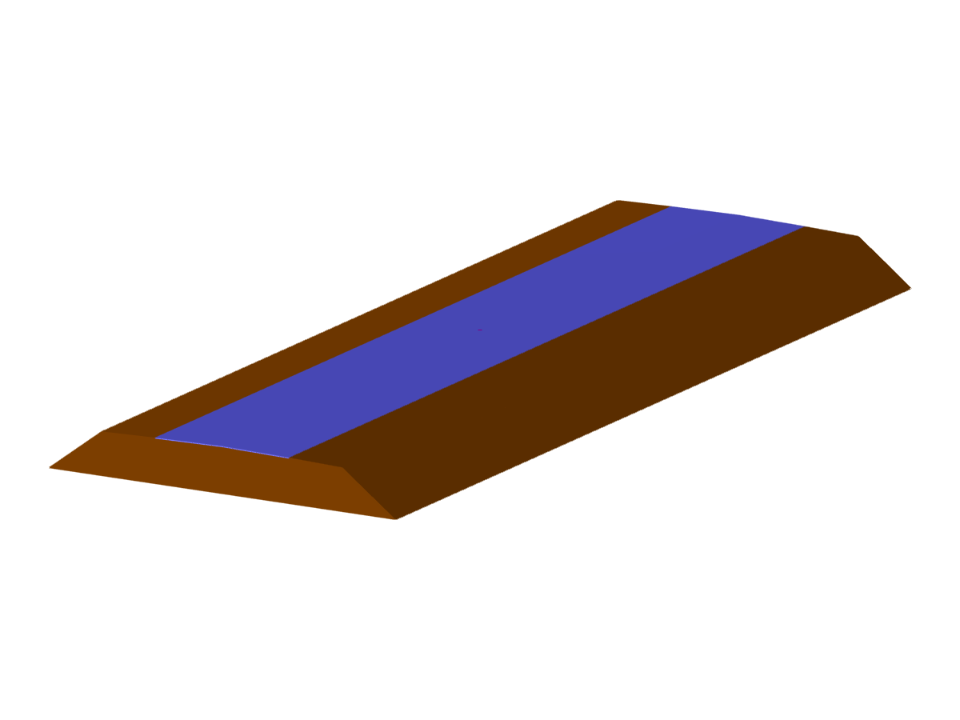

Secção de estrada
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 46 |
Número de linhas | 79 |
Número de barras | 0 |
Número de superfícies | 40 |
Número de sólidos | 6 |
Número de casos de carga | 1 |
Número de combinações de cargas | 5 |
Número de combinações de resultados | 5 |
Peso total | 3509,962 t |
Dimensões | 19,460 x 2,400 x 50,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
