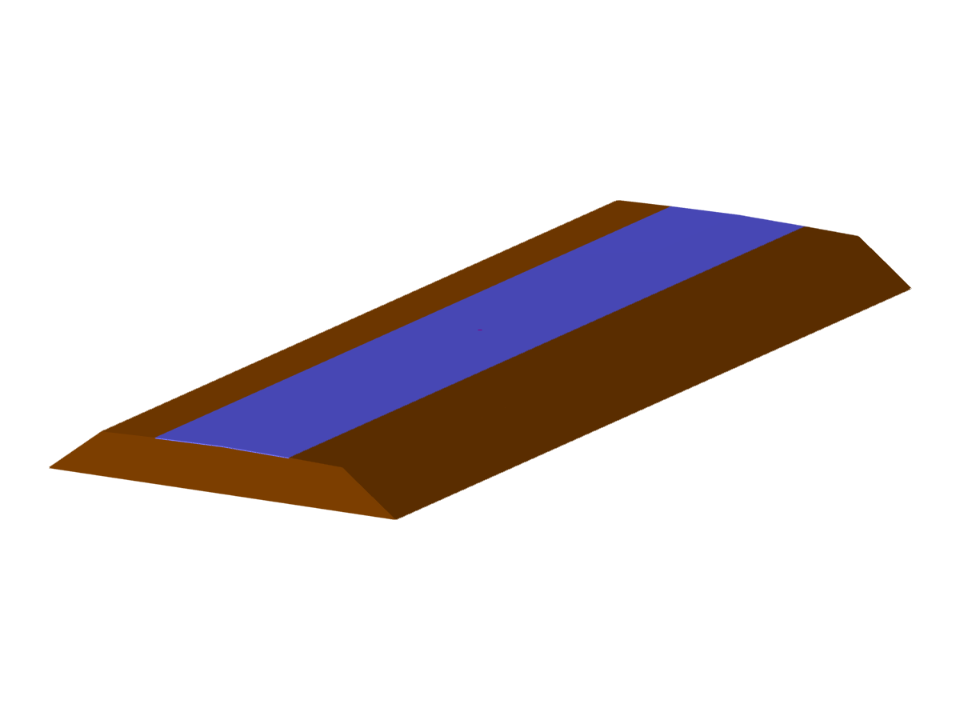

Parametrizzazione della geometria di una sezione stradale.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Sezione stradale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 46 |
| Numero di linee | 79 |
| Numero di aste | 0 |
| Numero di superfici | 40 |
| Numero di solidi | 6 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 5 |
| Peso totale | 3509,962 t |
| Dimensioni | 19.460 x 2.400 x 50.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
