Parametryzacja geometrii odcinka drogi.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

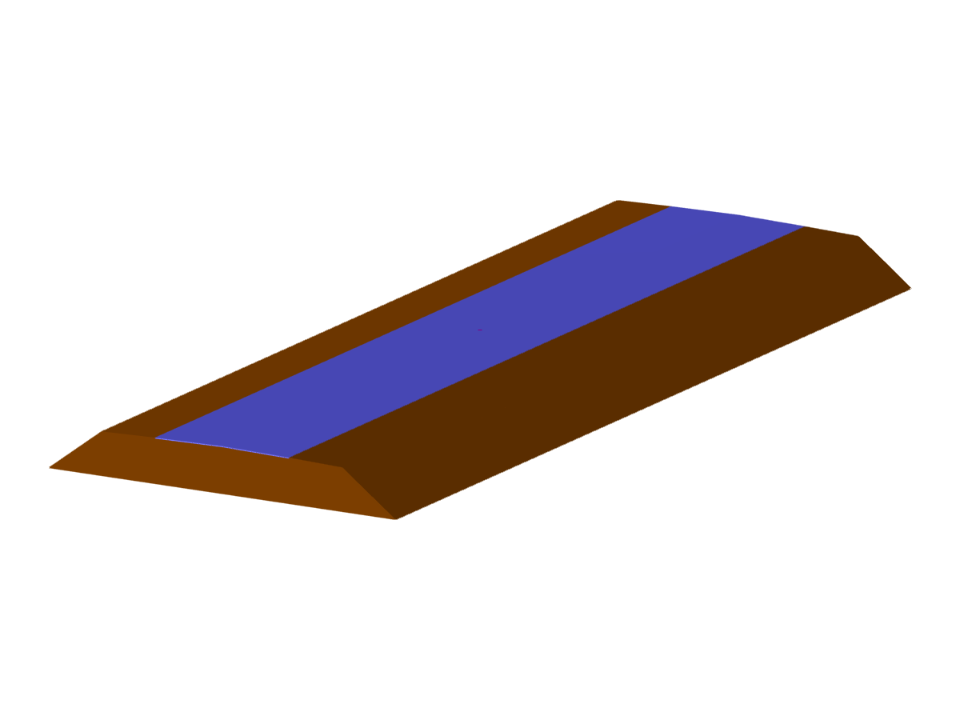

Odcinek drogi
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 46 |
| Liczba linii | 79 |
| Liczba prętów | 0 |
| Liczba powierzchni | 40 |
| Ilość brył | 6 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 3509,962 t |
| Wymiarowanie | 19,460 x 2,400 x 50,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
