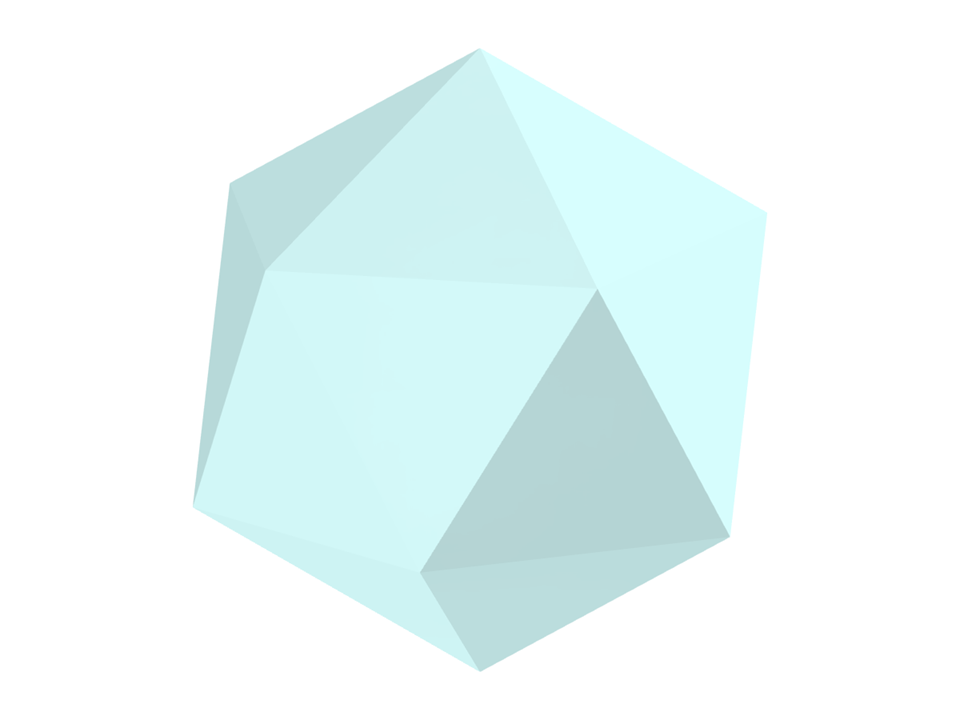

Parametrização da geometria de um icosaedro, um sólido regular com vinte faces triangulares.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Icosaedro
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 13 |
| Número de linhas | 30 |
| Número de barras | 0 |
| Número de superfícies | 20 |
| Número de sólidos | 1 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 10,956 t |
| Dimensões | 2,147 x 2,400 x 2,042 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
