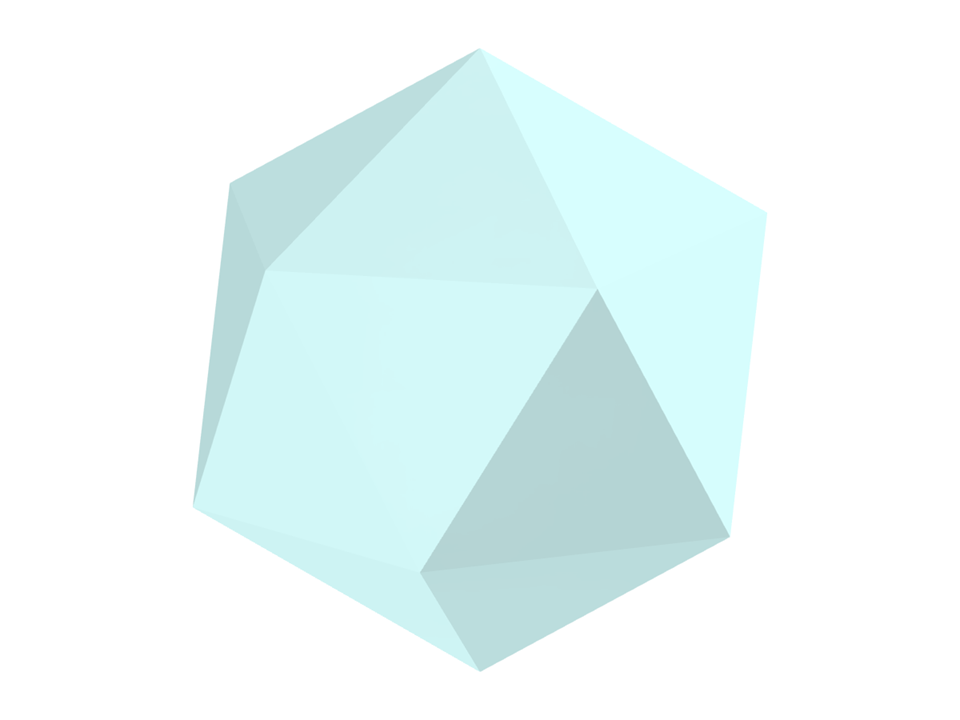

Parametryzacja geometrii dwudziestościanu, regularnej bryły o dwudziestu trójkątnych ścianach.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Dwudziestościan
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 13 |
| Liczba linii | 30 |
| Liczba prętów | 0 |
| Liczba powierzchni | 20 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,956 t |
| Wymiarowanie | 2,147 x 2,400 x 2,042 m |
