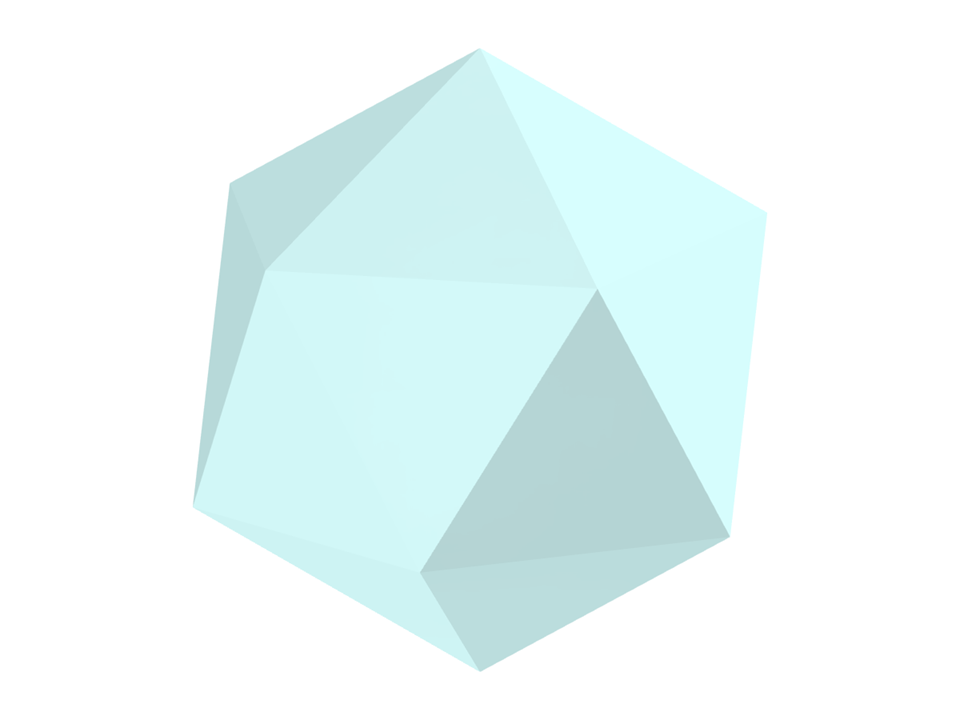

Parametrisierung der Geometrie eines Ikosaeders, eines regelmäßigen Volumenkörpers mit zwanzig Dreiecksflächen.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rf6).
Ikosaeder
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 13 |
| Anzahl Linien | 30 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 10,956 t |
| Abmessungen | 2,147 x 2,400 x 2,042 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
