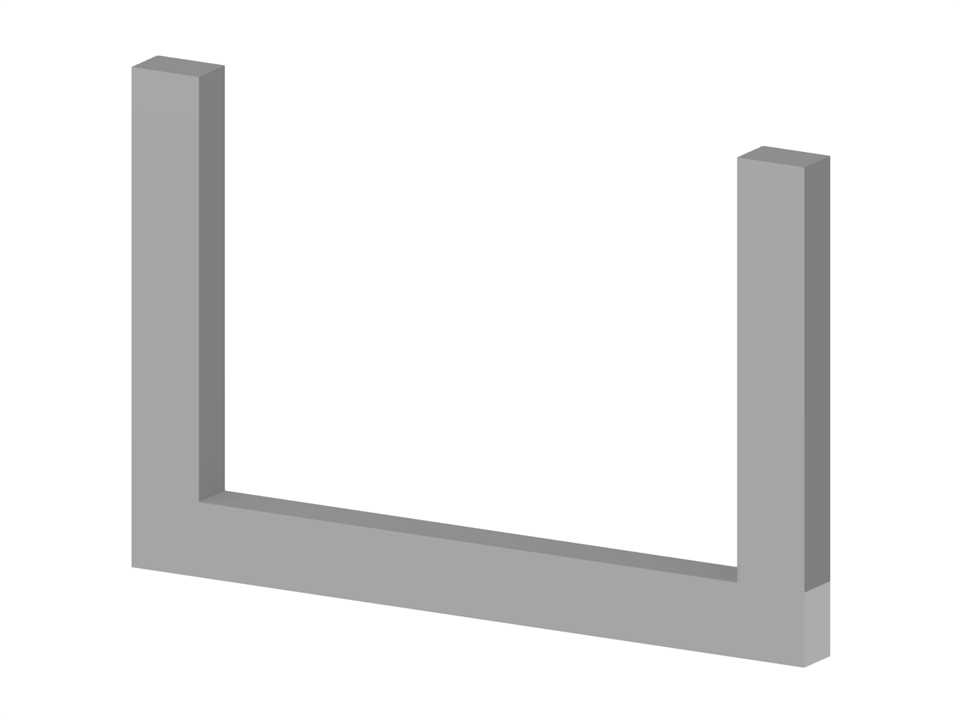

Modelo de um tanque de betão armado para o dimensionamento da impulsão após comparação das forças do peso e consideração das reações do solo
Tanque de betão armado com evidência de flutuabilidade
Número de nós | 28 |
Número de linhas | 37 |
Número de barras | 3 |
Número de superfícies | 18 |
Número de sólidos | 3 |
Número de casos de carga | 4 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 2 |
Peso total | 115,200 t |
Dimensões | 28,000 x 10,000 x 1,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
