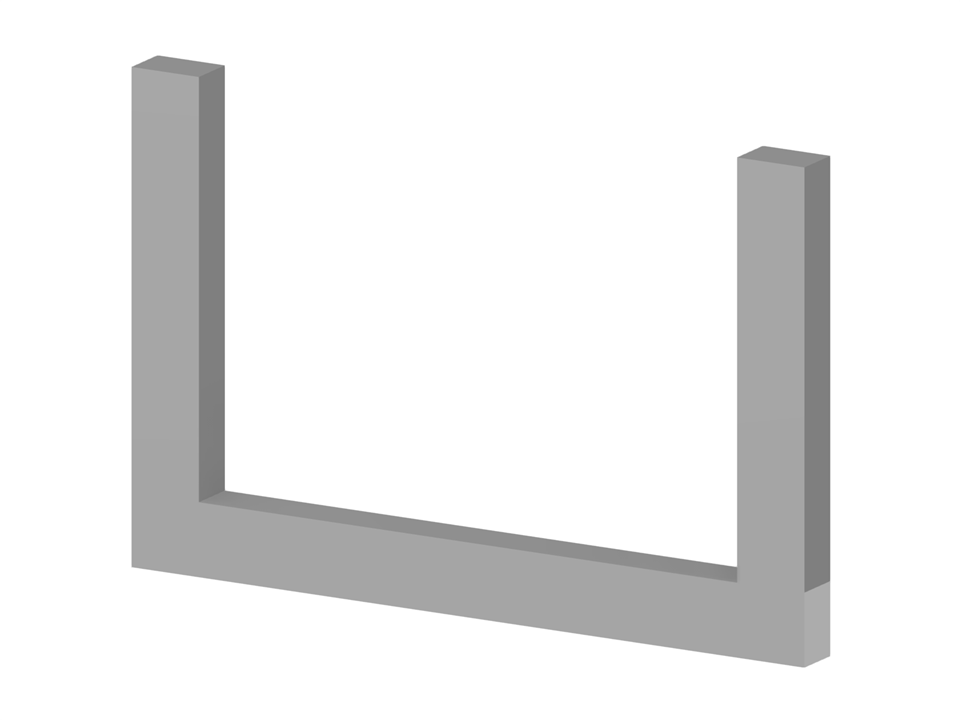

Model zbiornika żelbetowego do obliczeń wyporu po porównaniu sił ciężaru i uwzględnieniu reakcji gruntu
Zbiornik żelbetowy z oznakami wyporu,
Liczba węzłów | 28 |
Liczba linii | 37 |
Liczba prętów | 3 |
Liczba powierzchni | 18 |
Ilość brył | 3 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 4 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 115,200 t |
Wymiarowanie | 28,000 x 10,000 x 1,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
