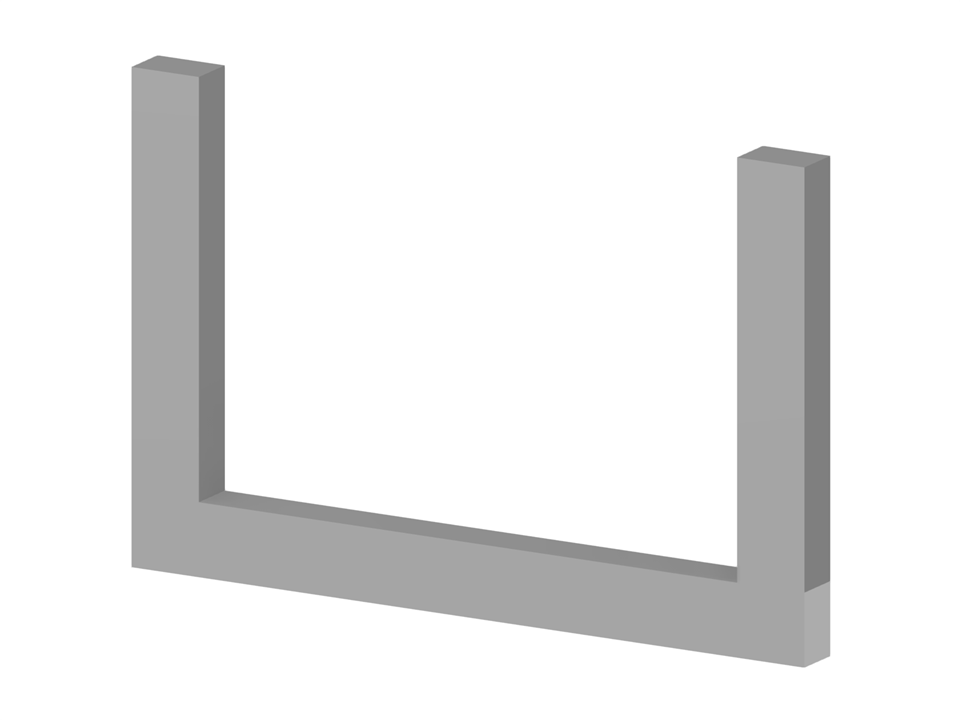

Model železobetonové nádrže pro posouzení vztlaku po porovnání tíhových sil a zohlednění půdních reakcí
Železobetonová nádrž s posouzením vztlaku
Počet uzlů | 28 |
Počet linií | 37 |
Počet prutů | 3 |
Počet ploch | 18 |
Počet těles | 3 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 115,200 t |
Rozměry | 28,000 x 10,000 x 1,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Pracujete s deskovými konstrukčními prvky? V takovém případě je musíte v místech působení osamělého zatížení posoudit nejen na smyk, ale i na protlačení podle pravidel uvedených např. v článku 6.4 normy EN 1992-1-1. Kromě stropních desek tak můžete posuzovat i základové desky.

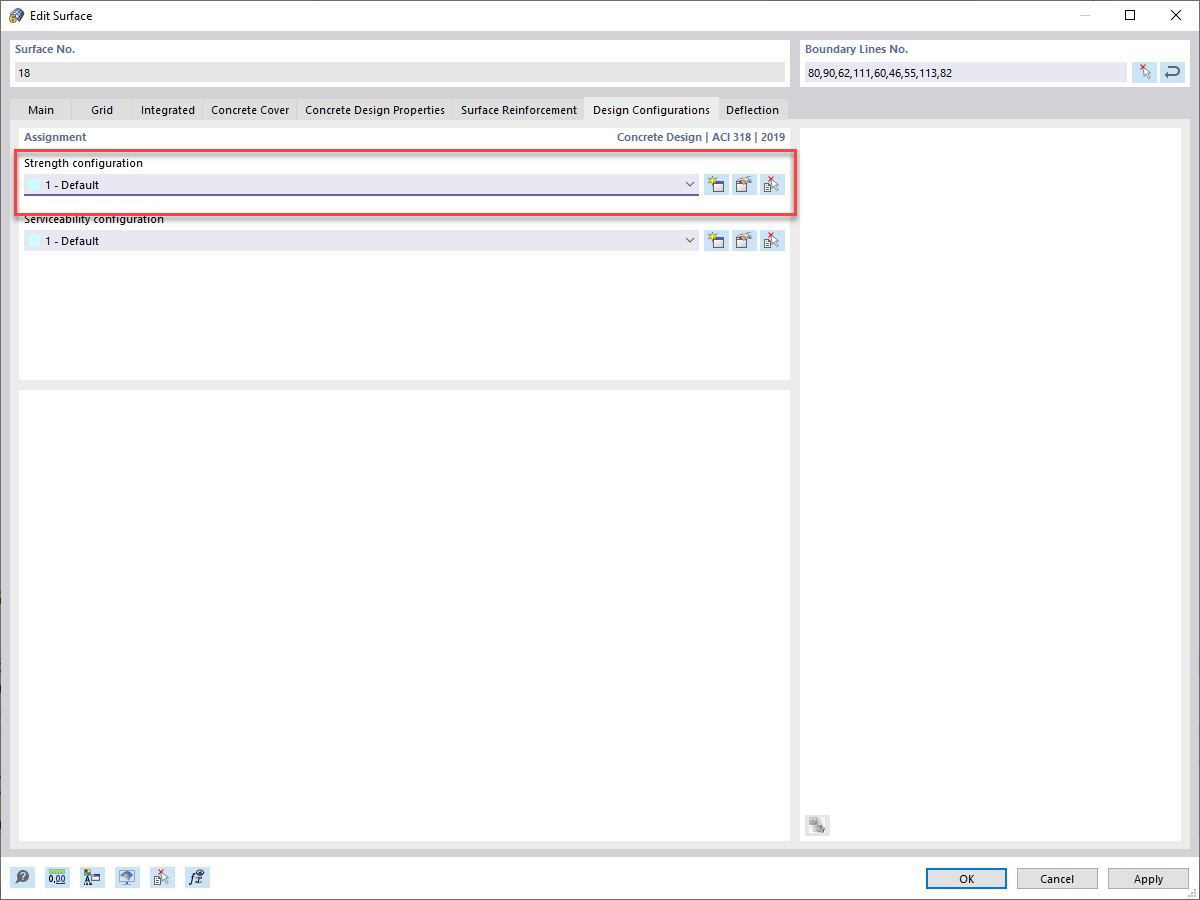

Parametry posouzení na protlačení pro vybrané uzly můžete definovat v Konfiguraci mezního stavu únosnosti pro posouzení železobetonových konstrukcí.
