Parametrização da geometria de uma ligação de duas vigas de secção em I em aço.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

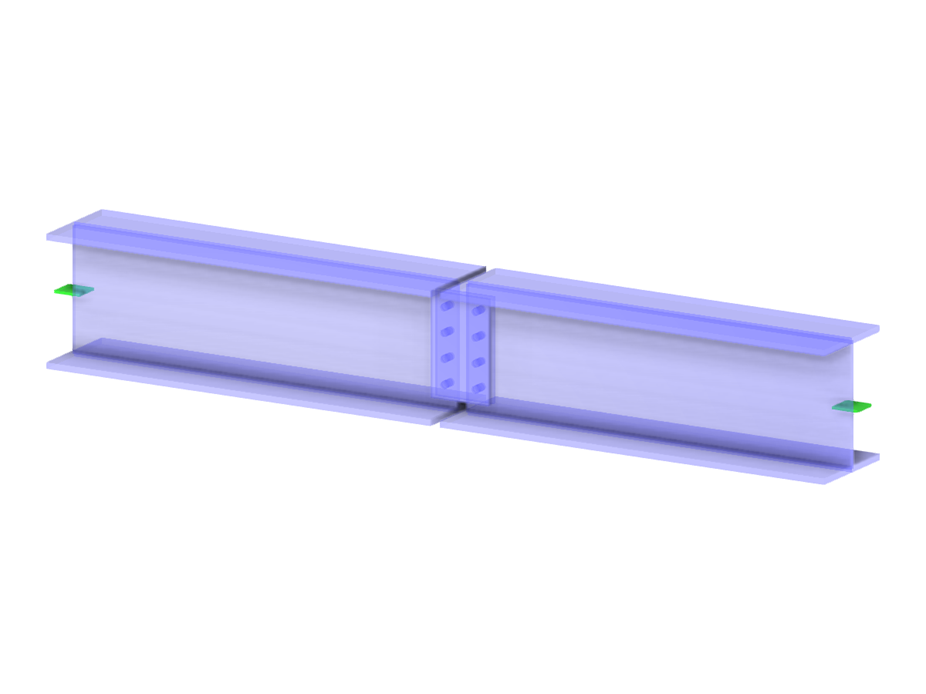

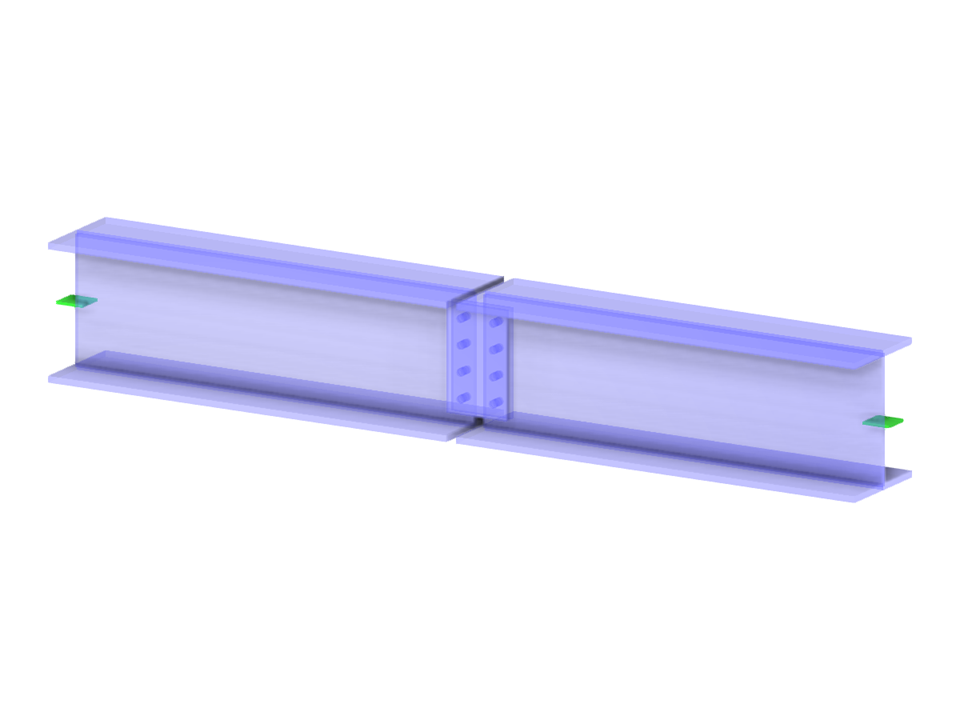

Ligação da secção em I
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 82 |
| Número de linhas | 84 |
| Número de barras | 16 |
| Número de superfícies | 30 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 5 |
| Número de combinações de resultados | 0 |
| Peso total | 1,461 t |
| Dimensões | 4,050 x 0,600 x 0,500 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
