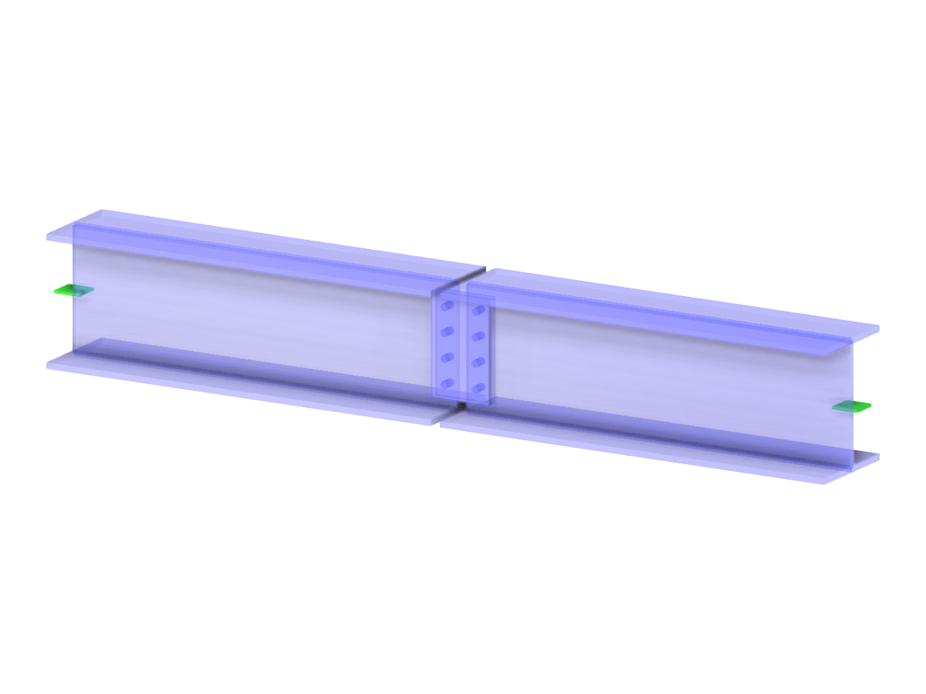

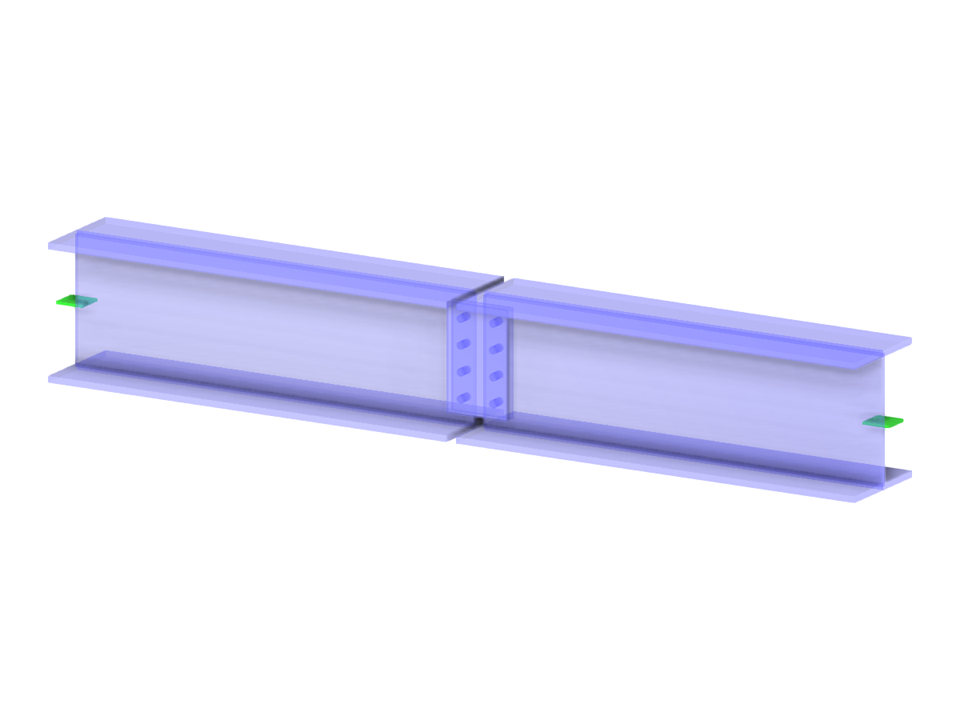

Parametrizace geometrie spoje dvou ocelových I-profilů.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Spojení I-profilů
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 82 |
| Počet linií | 84 |
| Počet prutů | 16 |
| Počet ploch | 30 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 5 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,461 t |
| Rozměry | 4,050 x 0,600 x 0,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
