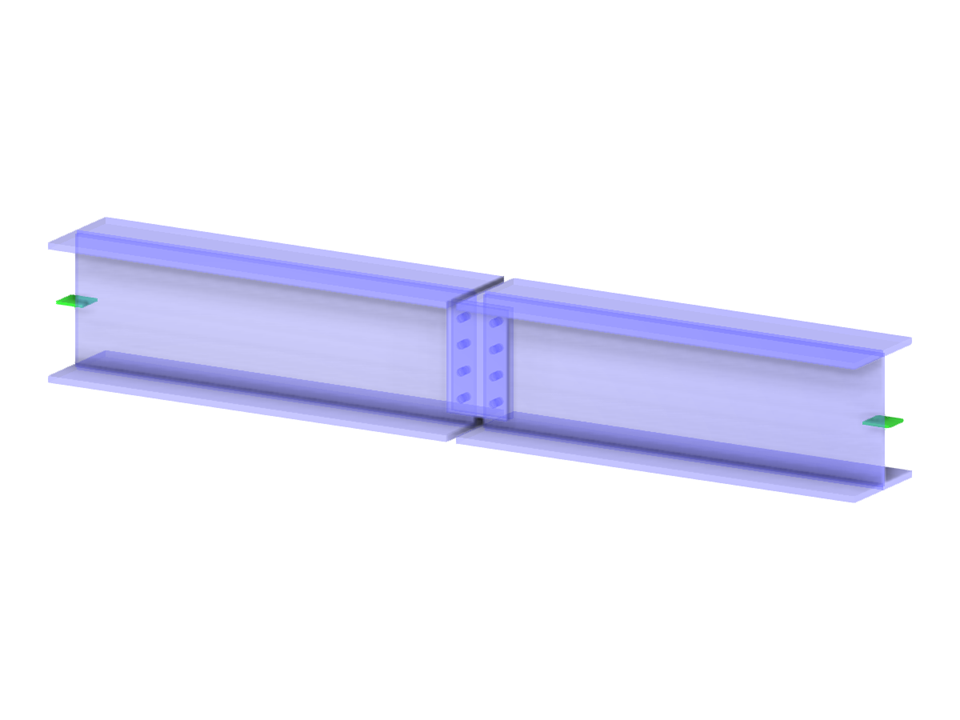

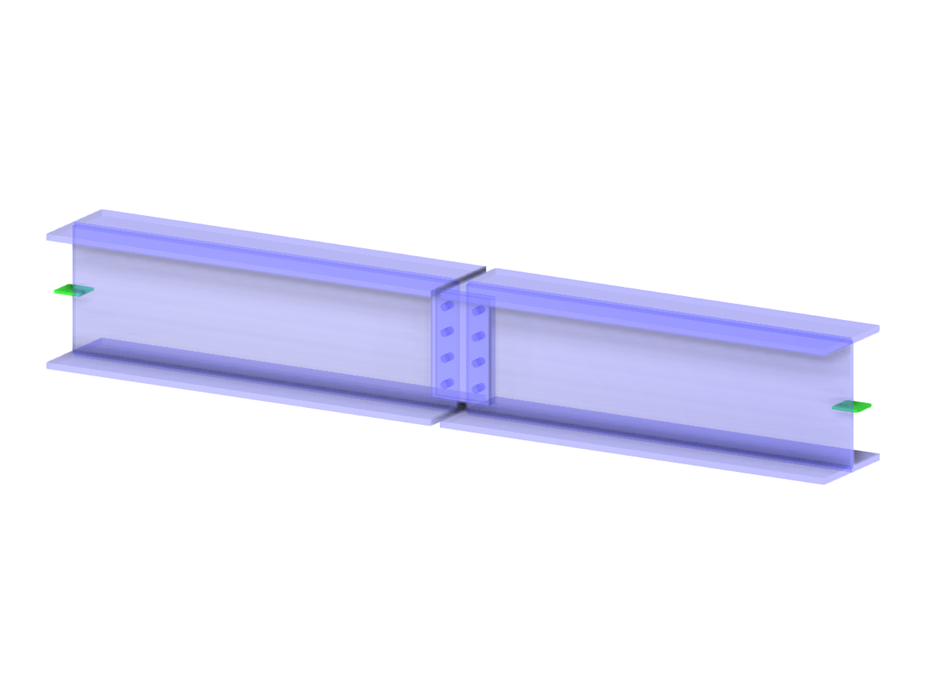

Parametrizzazione della geometria di un collegamento di due travi con sezione a I in acciaio.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Collegamento della sezione a I
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 82 |
| Numero di linee | 84 |
| Numero di aste | 16 |
| Numero di superfici | 30 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,461 t |
| Dimensioni | 4.050 x 0.600 x 0.500 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
