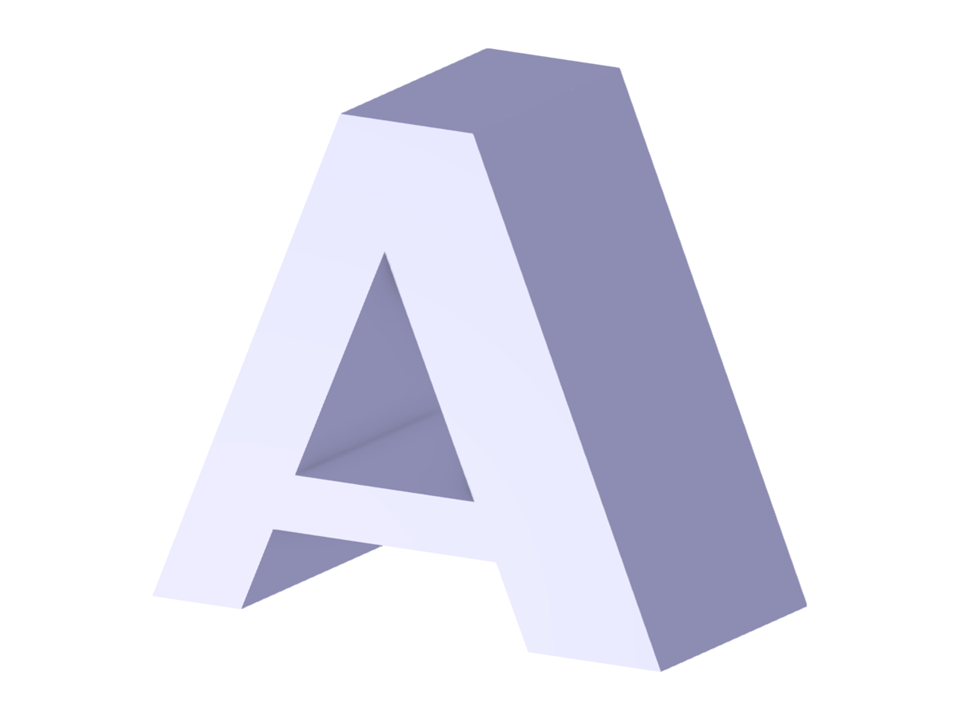

Bloco paramétrico de uma estrutura de aço com a forma da letra A.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Letra A
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 22 |
| Número de linhas | 33 |
| Número de barras | 0 |
| Número de superfícies | 13 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 26,986 t |
| Dimensões | 10,000 x 10,000 x 5,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
