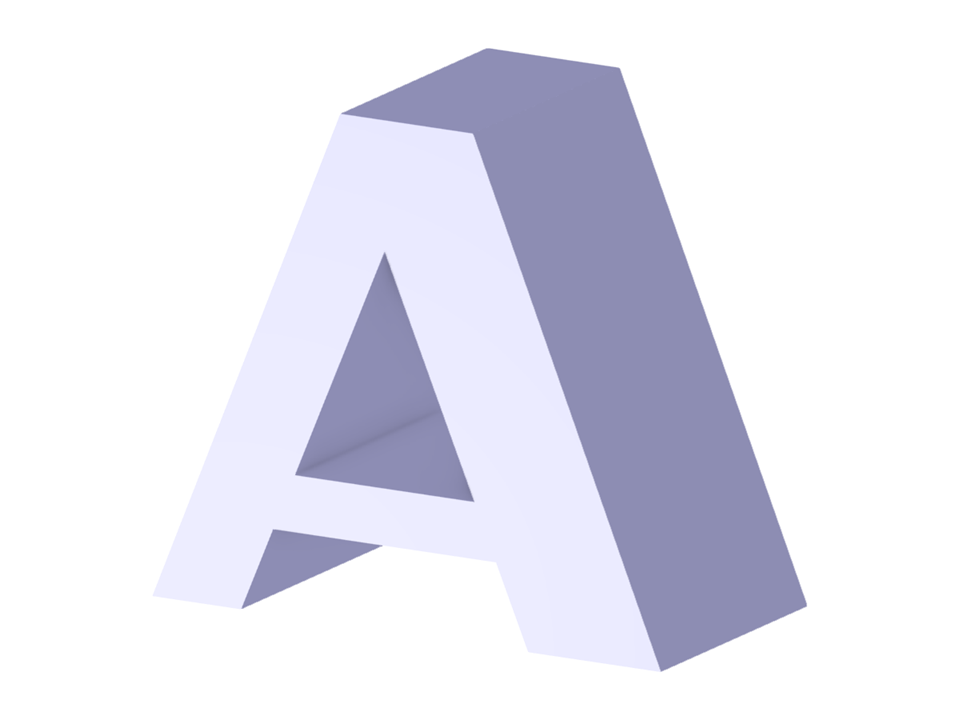

Blocco parametrico di una struttura in acciaio a forma di lettera A.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Lettera A
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 22 |
| Numero di linee | 33 |
| Numero di aste | 0 |
| Numero di superfici | 13 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 26,986 t |
| Dimensioni | 10.000 x 10.000 x 5.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
