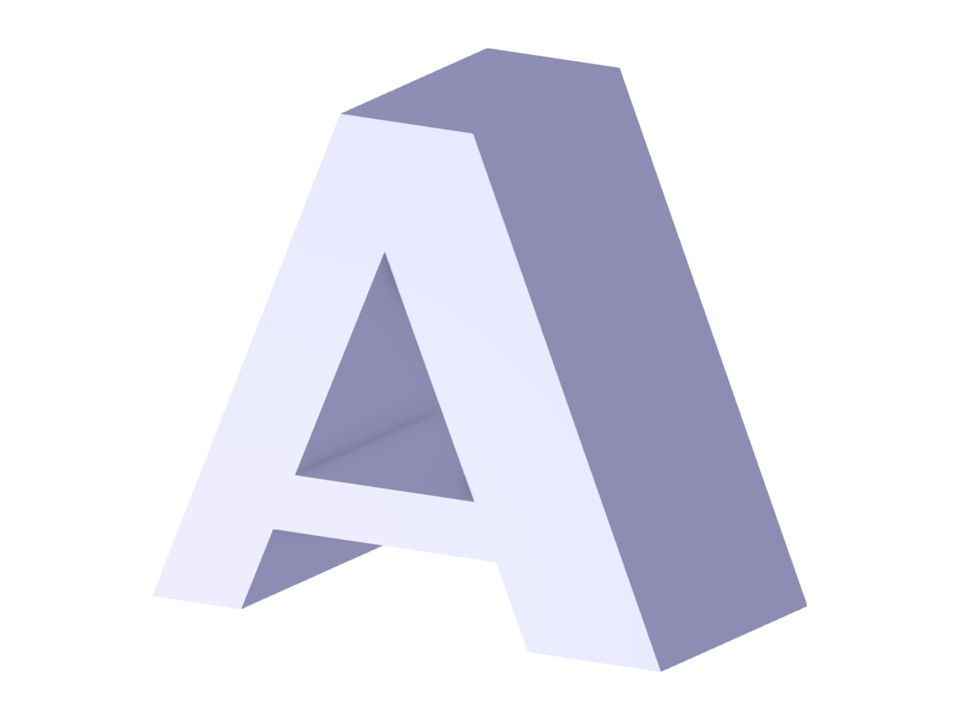

Parametrický blok ocelové konstrukce ve tvaru písmene A.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Písmeno A
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 22 |
| Počet linií | 33 |
| Počet prutů | 0 |
| Počet ploch | 13 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 26,986 t |
| Rozměry | 10,000 x 10,000 x 5,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
