Manual online do RFEM | 4.4 Superfícies
Parametrização da geometria de um corrimão metálico modelado como barras e superfícies. Refinamento de malha de elementos finitos de superfície.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

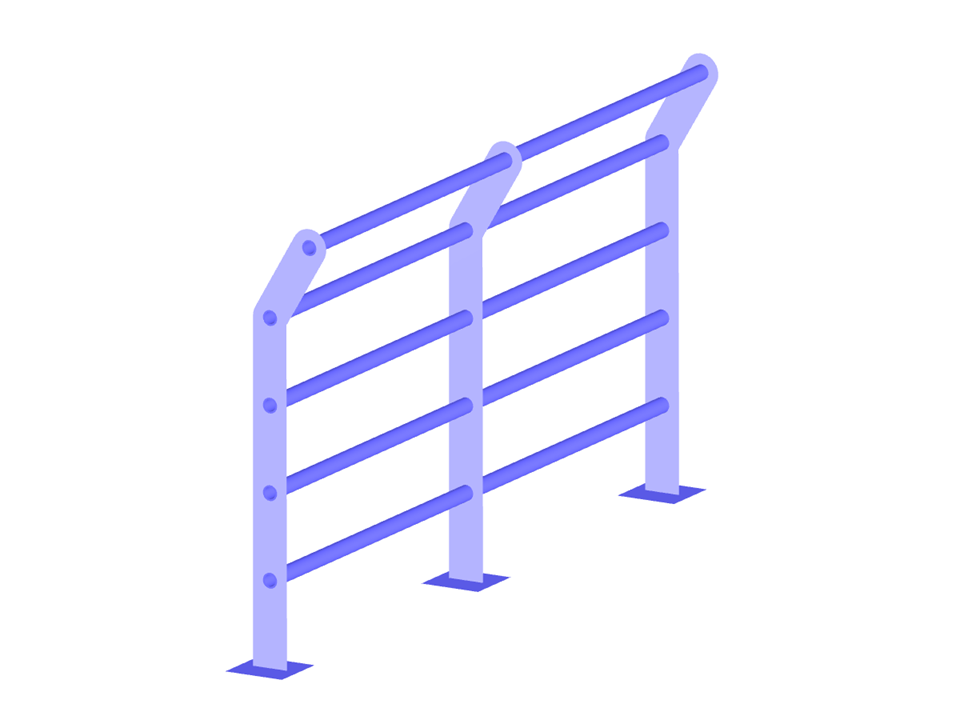

corrimão de metal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 102 |
| Número de linhas | 61 |
| Número de barras | 10 |
| Número de superfícies | 21 |
| Peso total | 0,134 t |
| Dimensões | 0,299 x 2,600 x 1,410 m |
| Versão do programa | 5.29.01 |
