Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di una ringhiera metallica modellata come barre e superfici. Infittimento della mesh agli elementi finiti di superficie.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

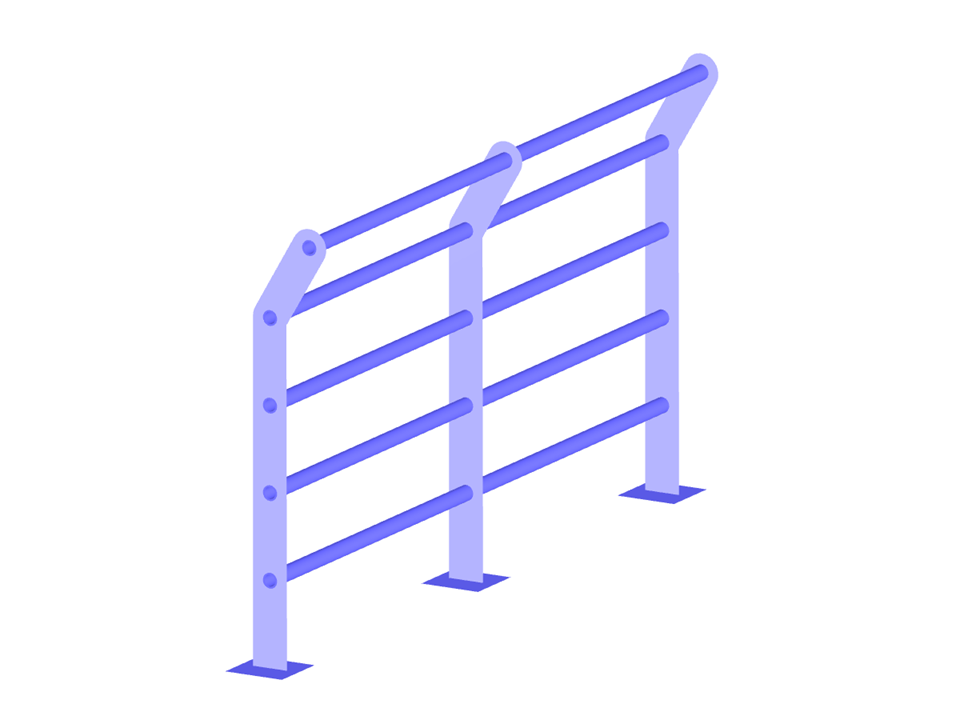

Ringhiera in metallo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 102 |
| Numero di linee | 61 |
| Numero di aste | 10 |
| Numero di superfici | 21 |
| Peso totale | 0,134 t |
| Dimensioni | 0.299 x 2.600 x 1.410 m |
| Versione del programma | 5.29.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
