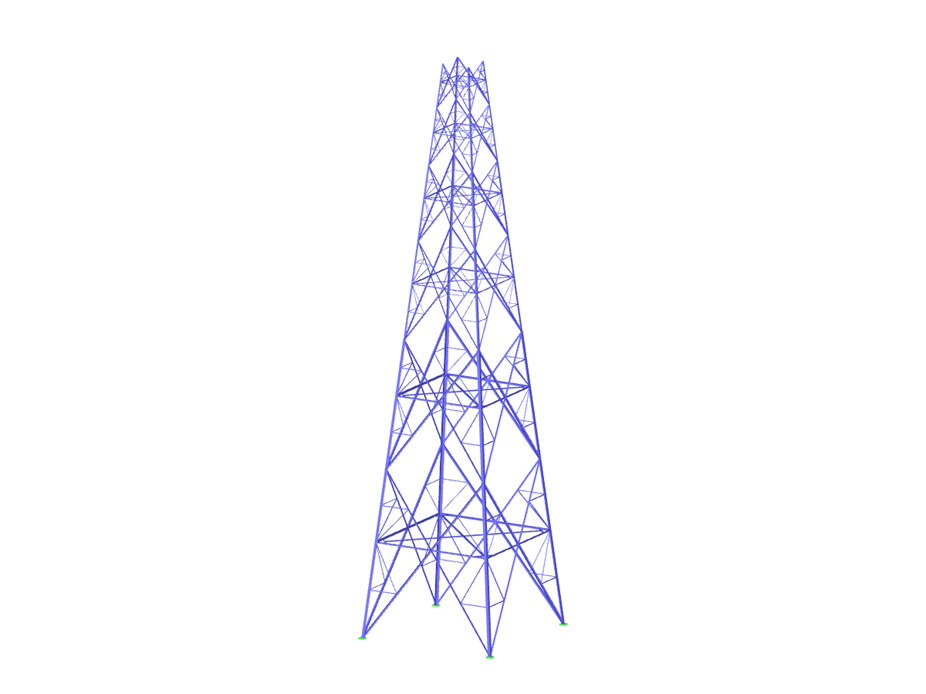

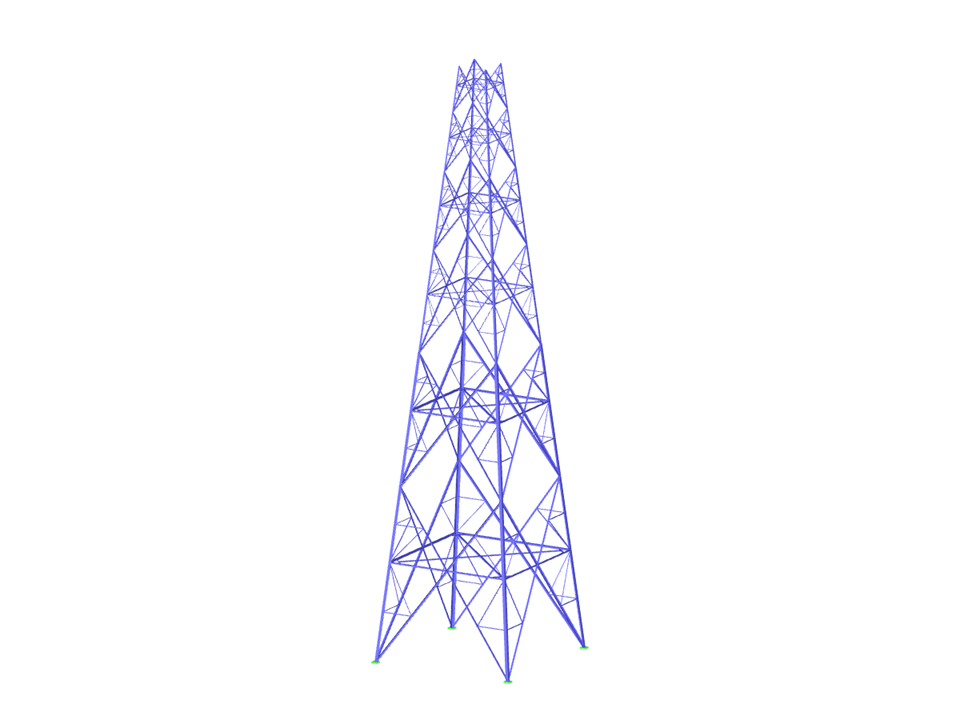

Parametrização da geometria de uma torre triangulada autoportante de seis troncos, com base em quadrados.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Torre piramidal de seis troncos
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 292 |
| Número de linhas | 420 |
| Número de barras | 420 |
| Peso total | 3,478 t |
| Dimensões | 6,253 x 6,253 x 24,126 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
